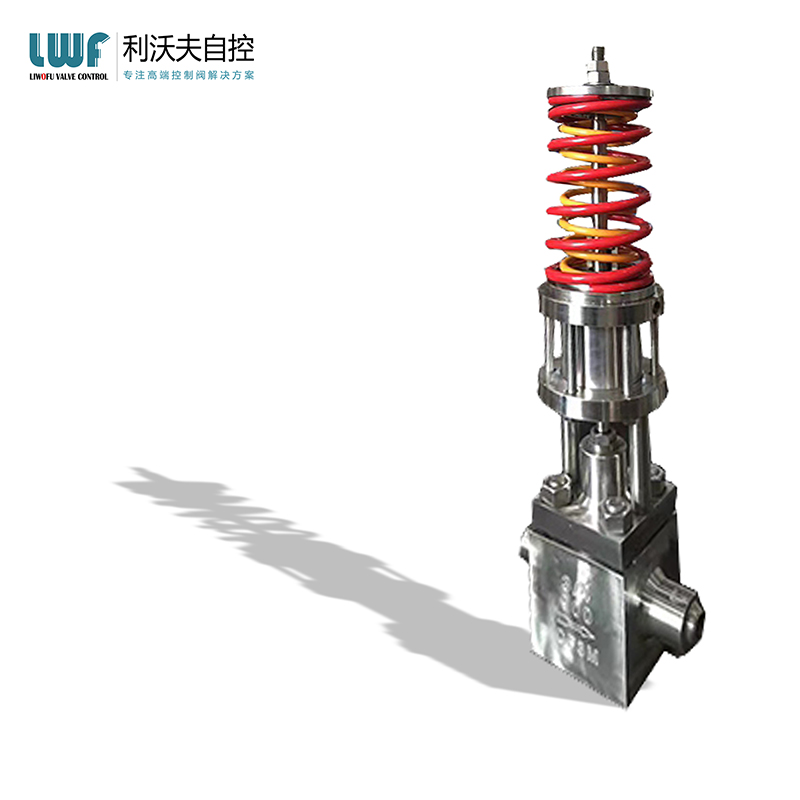

自力式调节阀有自力式压力(微压)调节阀、自力式(压差)流量调节阀、自力式温度调节阀等几类。自力式压力调节阀是其家族成员之一,由于它无需外来能源,产品结构简单,使用方便,维护工作量少等优点,特别适用于城市供热、供暧及没有供电、供气又需控制的场合。
自力式压力调节阀是自成一体的压力控制器阀门。一般来讲,介质压力随着介质流量的变化而变化。当介质流量发生变化时,为保证压力恒定,则需要自力式调节阀来控制。
自力式压力调节阀由三大组成元素构成,分别为:
1、限流元素:阀门等;
2、测量元素:压力表,阀膜,活塞等;
3、荷载元素:弹簧,重物,人力等。
自力式压力调节阀的分类
1、按阀后、阀前控制分为:自力式阀后(减压)控制阀、自力式阀前(泄压)控制阀。
2、按是否带指挥器分为:
a、直接作用型自力式调节阀
直接作用式调压阀就是通过介质本身直接控制阀门,达到调压的作用。直接作用式调压阀有阀后取压形式与阀前取压形式。
阀后取压,保持阀后的压力在设定范围内,达到阀后减压的功效。
阀前取压,保持阀前的压力在设定范围内,达到阀前泄压的功效。
b、指挥器操作型自力式调节阀
指挥器操作型调节阀是通过两个阀门之间的相互控制,来达到自动调压的作用。
自力式压力调节阀安装注意事项
1、取压点应取在调压阀适当位置,阀前调压应大于2倍管道直径,阀后调压应大于6倍管道直径。
2、自力式阀根据计算通径可以小于管道直径,而截止阀、切断球阀、旁通阀、过滤器则不能小于管道直径。
3、为便于现场维修及操作,调压阀四周应留有适当空间。
4、当介质为洁净气体或液体时,阀前过滤器可不安装。
