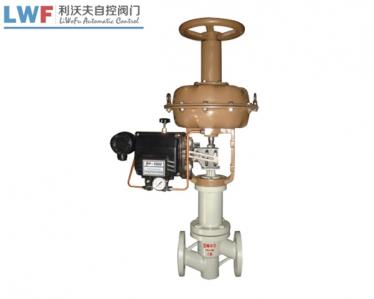

气动衬氟调节阀

气动衬氟调节阀
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 热线:13738330777

产品详情

气动衬氟调节阀参数说明

阀体形式;直通单座铸造球型阀

公称通径;DN20~150mm

公称压力;PN1.6MPa

法兰标准;GB/T9113、JB/T79

连接形式;法兰(FFRFRTJ)

压盖型式;螺栓压紧式

工作温度;-40~180℃

密封填料;V型聚四氟乙烯填料

阀芯型式;单座柱塞型阀芯

流量特性;等百分比特性和线性特性

阀芯材料;2Cr13、衬聚四氟乙烯(F46)

阀座材料;2Cr13、衬聚四氟乙烯(F46)

波纹管材料;聚四氟乙烯{F46)

气动衬氟调节阀作用形式:

气关式(B)-失气时阀位开(FO)

气开式(K)一失气时阀位关(FC)

气动衬氟调节阀可配附件:

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动衬氟调节阀简介

气动衬氟调节阀为波纹管密封单座调节阀。控制阀与介质接触的部分采用高压注塑工艺制成,内衬盐酸、硫酸或硝酸等强腐蚀性介质。四氟乙烯F46用PTFE波纹管密封。衬氟气动调节阀广泛用于酸、碱等强腐蚀性介质、挥发性气体和液体介质的各种工艺过程的过程控制。

气动衬氟调节阀由衬氟阀体组件和线性气动多弹簧膜片执行器组成。气动执行器有两种操作模式:正向和反向。随着气源压力的增加,推杆从膜室伸出。这称为正向操作,与阀体组件一起工作以形成密封形式。随着气源压力升高,推杆缩回到膜室中。

气动衬氟调节阀产品特点

1、气动衬氟调节阀具有优良的耐腐蚀性能:阀体、阀芯、阀座均内衬3mm厚的聚全氟丙烯性液,耐强腐蚀。

2、调节阀密封性能优良。带PTFE波纹管和填料的双重密封。

3、泄漏少:阀芯和阀座采用软密封,泄漏量远低于国IV标准。

4、衬氟控制阀精度高。它体积小,重量轻,采用小型气动和电动执行器。

气动衬氟调节阀技术参数

公称通径(DN)20253240506580100150
阀座直径(dn)20253240506580100150
额定流量系数(KV)5.081220325070100240
允许压差(MPa)3.83.23.02.01.81.51.41.00.6
公称压力(MPa)1.6、2.5、4.0、6.4
额定行程(mm)16254060
配用执行器型号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B45
阀芯形式单座柱塞式衬氟阀芯
流量特性快开特性

气动衬氟调节阀性能指标

项目不带定位器带定位器
基本误差%±5.0±1.0
回差%3.01.0
死区%3.00.4
始终点偏差%气开始点±2.5±1.0
始点±5.0±1.0
气关始点±5.0±1.0
终点±2.5±1.0
额定行程偏差%≤2.5
泄露量L/h0.01%×阀额定容量
可调范围R30:1

气动衬氟调节阀外形尺寸表

公称通径(DN)20253240506580100125150
LPN16/25181184200222254276298352410451
PN40194197200235267292317368425473
PN64206200210251286311337394440508
HPN16/2552.557.5757585.592.5100110142.5158
PN4052.557.5757582.592.5100117.5150167.5
PN646540858590102.5107.5125172.5195
H1132132158170179214221234270294
H2298298298298298380380380510510
H3180180180180180236236236310310
L1289289289289289347347347476476
A282282282282282360360360470470
D220220220220220270270270320320
