ZZYP自力式压力调压阀安装

ZZYP自力式压力调压阀安装
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 热线:13738330777

产品详情

ZZYP自力式压力调节阀介绍

ZZYP自力式压力调节阀是一种不需要外部能量,利用控制介质的能量作为动力源产生推力并控制其运动的自动调压阀。光圈元件实现自动调节。它具有全面的测量、执行和控制功能。可在没有空气或电力的地方使用。石油、化工、电厂、轻工、印染等行业各种设备的气体、液体和蒸汽介质减速、压力(用于阀后压力调节)、泄压、压力(用于阀门)。控制系统前压调节)自动控制。为达到最佳控制效果,可根据用户不同的工况选择不同的阀芯结构类型和不同的执行机构。

主要外形尺寸及重量

公称通径(DN)20253240506580100125150200
LPN16、40150160180200230290310350400480600
PN64230230260260300340380430500550650
B2333323735226739801200
H





MPa
15~140475520540710780840880915
120~300455500520690760800870880
280~500450490510680750790860870
480~1000445480670740780850860
600~15004455706008208909509501000
1000~25004455706008208909509501000
A





MPa
15~140φ282φ308
120~300φ232
280~1000φ196φ196φ282
600~2500φ85φ96
大约重量(Kg)2637427290114130144180
导压管接口螺纹M16×15

ZZYP自力式压力调压阀安装方向及管道附件说明

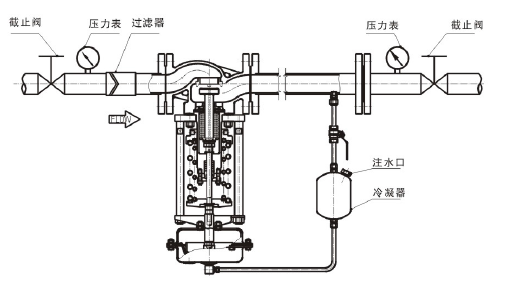

a、调节蒸汽,阀后压力调节型(应安装冷凝器,建议安装过滤器)

调节蒸汽,阀后压力调节型

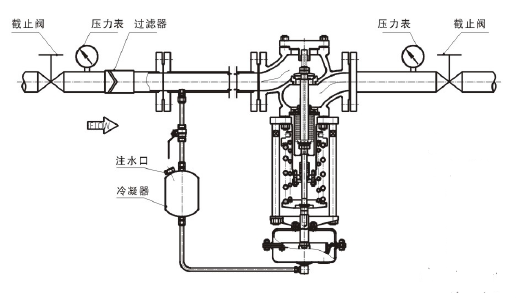

b、调节蒸汽,阀前压力调节型(应安装冷凝器,建议安装过滤器)

调节蒸汽,阀前压力调节型

说明:

1、在安装冷凝器时应注意冷凝器的位置,使其高于执行机构而低于工艺管道,从而保证冷凝器内充满冷凝液;

2、冷凝器使用前,打开注水口螺塞,注入纯净水或冷凝水(必须注满)。

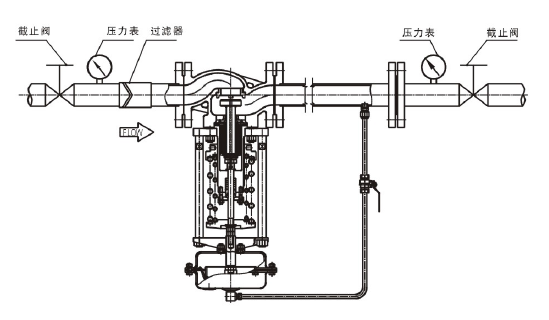

c、调节气体,阀后压力调节型(冷凝器可不安装)

调节气体,阀后压力调节型

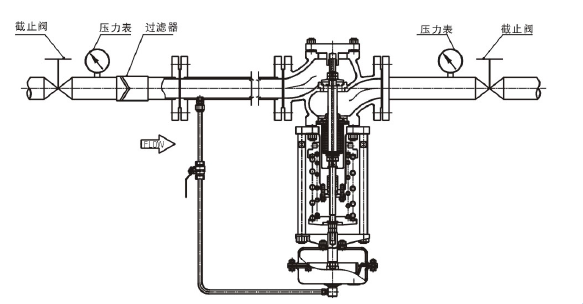

d、调节气体,阀前压力调节型(冷凝器可不安装)

调节气体,阀前压力调节型

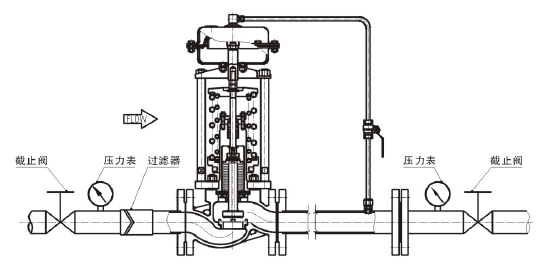

e、调节液体,阀后压力调节型(对于非清洁液体,建议安装过滤器)

调节液体,阀后压力调节型

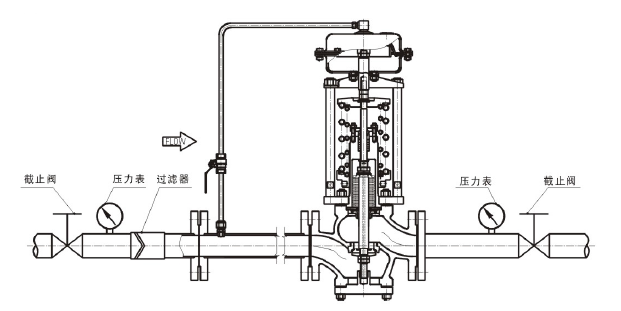

f、调节液体,阀前压力调节型(对于非清洁液体,建议安装过滤器)

调节液体,阀前压力调节型
