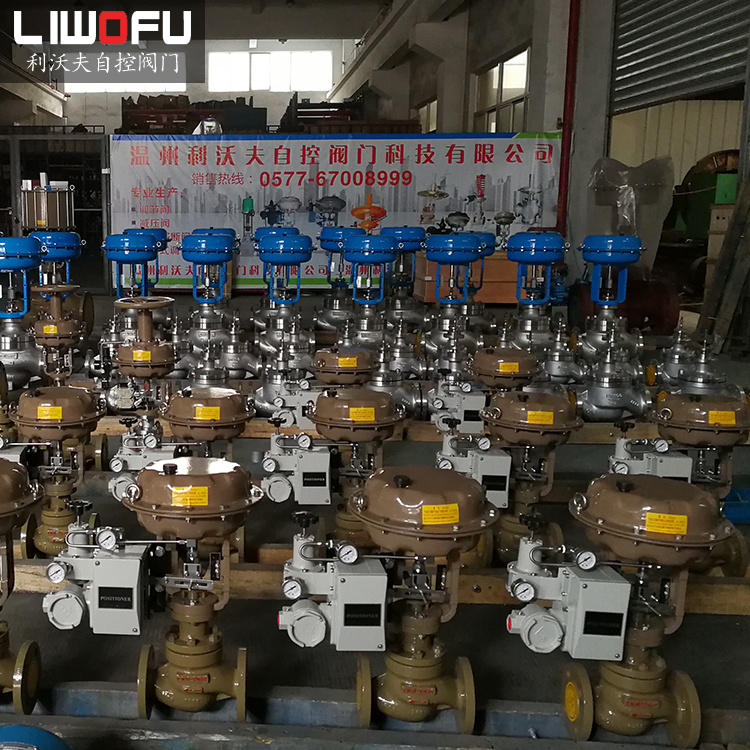

CV3000气动调节阀

CV3000气动调节阀
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 热线:13738330777

产品详情

CV3000气动调节阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC543-1-1976标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。

CV3000气动调节阀广泛应用于石油精炼、石油石化、钢铁、冶金、电力、锅炉、化肥、造纸、航空航天、轻工、城市供热等各行各业工业自动化过程控制中。

CV3000调节阀与传统调节阀性能对比

对比项目CV3000调节阀传统调节阀CV3000调节阀优点
CV值CV值大CV值小阀体流道设计进行了模拟试验,并有导流翼,减少能量损耗。
可调比R50:130:1可控制流量范围更宽,能节约投资。
高度同口径低30%;采用多弹簧式执行机构,能提高抗震性,方便安装维修。
重量同口径轻30%;降低阀门重心,提高抗震性,方便安装维修。
阀内件强度、刚度综合考虑考虑强度强度、刚度较大;更能满足温度交替变化较大、较频繁的工艺场合;泄漏率达VI级
阀体与阀盖的密封垫片金属垫片非金属垫片阀盖、阀体连接部分强度更大、刚度更高,更能适应热应力的作用,能完全实现对蒸汽和热油的密封;使用寿命更长。
阀芯节流曲面设计每规格的阀芯节流曲面均进行了流量试验来确定其尺寸只对个别规格进行了流量试验流量特性精度高,符合IEC534-2-1976的流量特性斜率小于10%的规定;系统从开始反应到稳定的时间更短。
填料密封系统密封结构有双重密封,材料品种多。密封结构、材料单一双重密封填料结构阀盖上有隔垫和排气孔,以便使渗漏出介质通向收集系统;对渗漏率较高或不能用渗漏液收集系统的场合,可采用波纹管加双重填料的密封形式。
阀内件材料使用材料牌号较多,材料的处理方式较多使用材料牌号单一,材料的处理方式单一选用了17-4PH等沉淀硬化不锈钢,提高了耐冲刷能力;对腐蚀性较高的场合,可采用耐腐蚀材料加堆焊的工艺,满足工况要求;使用石墨填料时,阀杆表面镀硬铬,以防止石墨向阀杆的转移,延长使用寿命。
泄漏率硬密封最高可达VI级硬密封最高可达IV级减少泄漏损失,提高经济效益。
执行机构弹簧弹簧起点压力范围较大弹簧起点压力范围较小能满足高压差切断工况要求。
