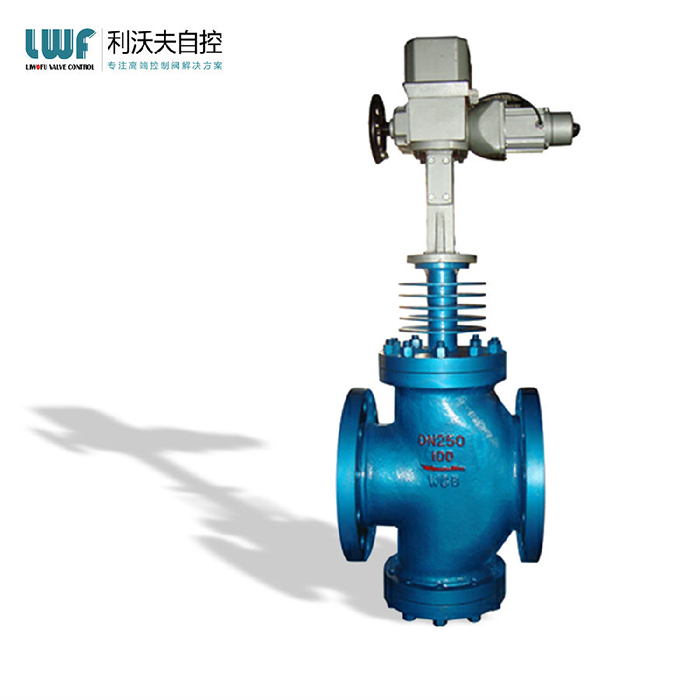

ZDLQ X电动三通调节阀

电动三通调节阀是由单、双座阀改型而成，并利用阀芯自身导向。分流调节阀工作时，一个通路处全关，另一个通路在全开的位置，关闭时受力与单座阀相似。电动三通调节阀阀芯与套筒阀的套筒一样，其节流面积又开打窗口和打小孔两种，后者有降低噪声、减少共振的功能。

质量稳定：实行全过程质量监控，细致入微，各方面检测！
价格合理：很好内部成本控制，减少了开支，让利于客户！
交货快捷：Xian进生产流水线，充足的备货，缩短了交货期！

热线：0577-67008999

产品详情

电动三通调节阀说明

电动三通调节阀以电源为动力，接受统一的信号0 ~ 10mA DC或4-20mA Dc驱使阀门]开度与此操作信号相对应，达到对压力、流量、液位、温度等工参数的调节。

电动三通调节阀由于其调节精度高，动作稳定可靠，以及一阀多用的有特点，被使用的范围越来越广泛，已涉及到多个领域当中。

与其他电动阀一样，电动三通阀主要分为执行器和阀体两个部分。阀体主要由以下部分构成：

●主体部分：阀体、阀座、阀芯、阀杆、阀盖、套筒。

●配件部分：压板、防尘阀、填料、螺柱、螺母及各种垫片组成。

电动三通调节阀结构

电动三通调节阀是由单、双座阀改型而成，并利用阀芯自身导向。分流调节阀工作时，一个通路处全关，另一个通路在全开的位置，关闭时受力与单座阀相似。

由于小口径不平衡力小，当DN≤80时，合流调节阀可以用于分流场合。

电动三通调节阀阀芯与套筒阀的套筒一样，其节流面积又开打窗口和打小孔两种，后者有降低噪声、减少共振的功能。

电动三通调节阀的结构特征及工作原理

ZDLQ/X型电子式电动三通调节阀是由3810L型电子式电动执行机构和三通阀调节机构组成。电动执行机构内置伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单，调节机构有合流和分流两种作用方式，在某些场合可以替代两相三通阀和一个三通接管而得到广泛应用。常用于热交换器的两相调节及减单的配比调节。

口径：DN20-300

压力：1.6-6.4MPa

材质：铸钢、铬钼钢、不锈钢等。

正确安装电动调节阀

1、在安装前道请确认电动调节阀产品性能和介质流向箭头是否与运动工况相符，并将阀门内腔插洗干净，不允许在密封圈和蝶板上有附有杂质异物，未清洗前不允许关闭蝶板，以免损坏密封圈。

2、电动调节阀安装配套法兰建议采用碟阀专用法兰。

3、检查各联接部位要求压紧，即保证填料的密封性，又可保证阀杆转动灵活。

4、电动调节阀安装在管道中的位置，zui佳位置为立装，但不能倒装。

5、电动调节阀使用中需要调节流量，有气动执行机构进行控制。

6、金属密封电动调节阀不适合安装于管路末端，如必须安装于管路末端，需采取配装出口发兰，防止密封圈积压，过位。

电动三通调节阀主要技术参数

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		26	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公称压力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程(mm)		16		25		40			60			100
流量特性		直线
工作温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		三通双座铸造球型阀
上阀盖型式		普通式（常温），散热片式（中温），长颈式（低温）
配用电动执行机构型号	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	381L	381LSA-20		381LSB-30		381LSB-50			381LSC-85			381LSC-99
	防爆型	381LXA-20		381LXB-30		381LXB-50

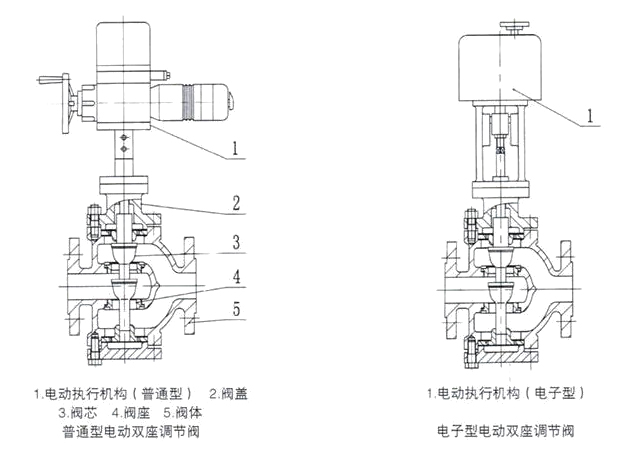

电动三通调节阀结构图

电动三通调节阀外形尺寸

公称通径DN		25	32	40	50	65	80	100	125	150	200
L	PN16/40	185	200	220	250	275	300	350	410	450	550
L	PN64	200	210	235	265	295	320	370	440	475	570
D		225	225	225	225	225	225	225	310	310	310
R		177	177	177	177	177	177	177	226	226	226
H1	PN16/40	155	175	180	200	235	250	260	330	350	420
H1	PN64	165	185	185	205	245	255	270	335	365	430
H3	PN16/40	171	195	200	220	262	277	287	357	377	447
H3	PN64	181	205	205	225	272	282	297	362	392	457
H2		373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	520	520	520	570	570	570
H5		120	120	140	145	190	210	220	270	280	320
重量(kg)	PN16/40	16	19	22	23	39	50	59	80	87	115
重量(kg)	PN64	21	24	31	33	49	75	92	129	137	170

注：1、其余结构外形尺寸参照ZAZQ电动三通调节阀。

2、表中重量为配用PSL型执行机构数据。

3、阀体法兰及法兰端面距可按用户标准，如：ANSI，JIS，DIN等标准。
