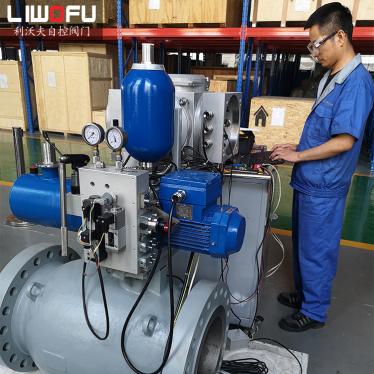

液动轴流式调节阀

液动轴流式调节阀
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 热线:13738330777

产品详情

调节阀的研制是油气管道关键阀门国产化的重点课题之一。为解决现有常规调节阀技术存在卡死、振动、噪音大、驱动扭矩大、可靠性低、使用寿命短、密封填料易泄漏等缺点。我们取消了对常用调节阀球阀阀体结构和“S”型流道的限制,吸收了套筒调节阀的优点,创造了一种全新结构的轴流式调节阀。

轴流式调节阀调节精度高、调节范围广、使用寿命长,使其广泛应用于石油、天然气、化工、电力、冶金等行业。套筒阀芯沿阀体腔内的流道布置,流体的流动方向在通过调节阀的过程中基本不发生变化,而是沿管道方向沿轴向流动,所以流量减少了。降低流路阻力,降低压力损失,提高单位面积循环能力显着减少噪音和湍流的产生。

轴流式调节阀套沿管道流动方向安装,其优点如下:

1、阀芯在阀套内轴向移动,阀芯设计为压力平衡结构,孔口由于前后受力不平衡,不能扩大常规阀径,放宽压差不大的限制。

2、在阀门内腔设置流线型的阀芯套,使流体的流动和流动顺畅。这样可以使管道流体均匀分布,平衡压力,防止介质顺畅流动。它在阀门控制过程中发生显着变化。

3、介质流沿阀门环形流道轴向流动,阀体流体流动方向很小,能量损失小。一体式铸造滚筒结构更适合压力容器的受力要求,承压性能好。

主要技术参数

压力等级ANSI150CL~900CL(1.6MPa~16.0MPa)
公称通径NPS2"~20(DN50~DN500)
使用温度-46℃~+130℃
适用介质油品、净化天然气、一般含硫天然气(HS+CO≤8mo1%)、高含硫天然气(H,S+CO,s21mo1%)、城市煤气等。
传动方式电动、蜗杆蜗轮传动
执行规范设计制造:GB/T17213、IEC60534
结构长度:ANSIB16.10、GB/T12221
法兰连接:ANSIB16.5、JB/T79-94(可按用户订货指定法兰标准生产)
检验和测试:JB/T7387、GB/T17213、MSS-SP-61、ANSI/FCI70-2
抗硫阀:NACEMR0175设计制造。
泄漏等级优于FCI70-2标准第IV级要求
流量特性等百分比特性
调节阀的开度10%~90%
噪音距离阀门下游1m处的噪音≤85dBA
