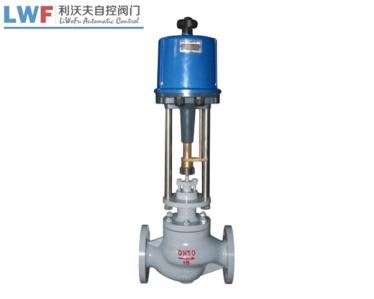

电动双座调节阀

电动双座调节阀

所属分类: 电动调节阀

电动双座调节阀由PSL系列和3810L系列电子执行器和双座调节阀组成。电动双座调节阀与被调节介质直接接触。阀芯的运动改变阀芯和阀座,即阀门的阻力系数,从而改变流经调节机构的介质的流量,实现工艺参数的调节。

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:很好内部成本控制,减少了开支,让利于客户!
  • 交货快捷:Xian进生产流水线,充足的备货,缩短了交货期!
  • 热线:0577-67008999

产品详情

电动双座调节阀由PSL系列和3810L系列电子执行器和双座调节阀组成。电源为220V.AC50Hz,包括伺服放大器、位置信号发生器、限位开关和阀位显示器。它可以直接接受工业控制设备或计算机的输出(4-20mADC或1-5VDC)来控制阀门开度,达到调节介质压力、流量和温度的目的。同时可以输出(4-20mADC或1-5VDC)阀位反馈信号。

电动双座调节阀工作原理

1、电动双座调节阀与被调节介质直接接触。阀芯的运动改变阀芯和阀座,即阀门的阻力系数,从而改变流经调节机构的介质的流量,实现工艺参数的调节。

2、电动双座调节阀由PSL系列和3810L系列智能型电子电动执行机构组成,通过支架与单座、双座和套筒调节阀连接。若输入端无信号,则执行器稳定在预先选定的零位,调节阀处于全开或全关位置,执行器输出轴与电动调节阀的阀杆相连。通过打开/关闭螺母。如果输入端有信号,则输出轴通过输入信号以恒定速率处于固定位置,调节阀处于所需的开度,以达到调谐控制的目的。电动双座调节阀可分为电动开启式和电动关闭式两种。通过选择电子电动执行器的正反动作开关来实现电动开启和关闭的调节。

电动双座调节阀阀体

形 式直通双座
公称通径25、32、40、50、65、80、100、1 25、150、200mm
公称压力PN16、40、64bar
法兰标准JB/T79.1-94、79.2-94等
材 料铸钢( ZG230450)、不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上 阀 盖标准型:-17-230℃ 散热型:230-450℃ 低温型:-60--196℃ 波纹管密封型:-40-350℃
阀盖形式螺栓压紧式
填 料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

电动双座调节阀阀内组件

阀芯型式双座
流量特性等百分比特性和线性特性
材 料不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电动双座调节阀性能

流量特性直线、等百分比、快开
可调范围50:1 (CV<6.3 30:1)
额定CV值等百分比CV1.6~630 ,直线CV1.8~690
允许泄漏量硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级)
泄漏量标准:GB/T 4213
性能指标
气动电动
基本误差%±1.5±1.0
回差%≤1.5≤1.0
死区%≤0.6≤1.0
始终点偏差%±2.5±2.5
额定行程偏差%≤2.5≤2.5

电动双座调节阀外形尺寸及重量 单位:mm

外形尺寸及重量单位:mm
公称通径253240506580100125150200
LPN16/40185200220250275300350410450550
PN64200210235265295320370440475570
D
255255255255255255255310310310
R
177177177177177177177226226226
H1PN16/40155175180200235250260330350420
PN64165185185205245255270335365430
h2PN16/40171195200220262277287357377447
PN64181205205225272282297362392457
H2
373495495495700700700725725725
H4
459459459459520520520570570570
H5PN64120120140145190210220270280320
重量
(KG)
PN16/40161922233950598087115
PN6421243133497592129137170
