气动波纹管调节阀

气动波纹管调节阀

所属分类: 气动调节阀

气动波纹管调节阀由多弹簧气动隔膜执行机构和波纹管密封控制阀体组成。阀盖采用波纹管和填料双重密封,从根本上杜绝了中度泄漏的可能。质量、易燃、易爆、易挥发、有毒或有价值介质的流量和压力控制。

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 热线:0577-67008999

产品详情

气动波纹管调节阀由多弹簧气动隔膜执行机构和波纹管密封控制阀体组成。阀盖采用波纹管和填料双重密封,从根本上杜绝了中度泄漏的可能。质量、易燃、易爆、易挥发、有毒或有价值介质的流量和压力控制。

气动波纹管调节阀是在密封元件的外面加一层保护膜,防止腐蚀性介质直接接触密封元件。随着介质压力的增加,波纹管拉伸,介质的密封面减小。对于强腐蚀性介质,也可采用双波纹管结构密封以产生冲击。

气动波纹管调节阀主要技术参数

阀体

阀体形式直通铸造球型阀
公称通径DN25~300mm
公称压力PN 1.6、2.5、4.0、6.4MPa
法兰标准GB/T9113、 JB/T79
连接形式法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式标准型-17~+230℃、高温型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式单座柱塞型、笼式导向型、套筒平衡式阀芯
流量特性线性、等百分比

执行机构及附件、作用形式

执行器型式ZHA/B多弹簧簿膜执行机构
执行器型号ZHA/B-22ZHA/B-23ZHAB-34ZHA/B-45ZHA/B-56
有效面积(cm2)3503505609001400
行程(mm)10、16254040、60100
弹簧范围(KPa)20~100(标准)、20-60、60-100、40-200、80-240
膜片材料丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力140~400KPa
气源接口RC1/4"
环境温度-30~+70℃
可配附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

气动波纹管调节阀主要零件材料

1阀体WCBCF8CF8MCF3M
2阀座、套筒304304316316L
3阀芯304304316316L
4导向套、并帽304304316316L
5垫片聚四氟乙烯(PTFE)/金属石墨垫片
6阀盖WCBCF8CF8MCF3M
7阀杆304304316316L
8波纹管304304316316L
9填料聚四氟乙烯(PTFE)/柔性石墨
10螺母304304316316L

气动波纹管调节阀主要性能指标

项目不带定位器带定位器
基本误差%±5.0±1.0
回差%≤3.0≤1.0
死区%≤3.0≤0.4
始终点偏差%气开始点±2.5±1.0
始点±5.0±1.0
气关始点±5.0±1.0
终点±2.5±1.0
额定行程偏差%≤2.5
泄露量L/h0.01%×阀额定容量
可调范围R30:1

气动波纹管调节阀额定流量系数Kv、额定行程、配用执行器型号

公称通径 DN(mm)253240506580100125150200250300
阀座直径 dN(mm)253240506580100125150200250300
额定流量系数KV单座111727.5446911017627544063010001600
笼式915233559951482363555688851260
套筒10162540631001552503705809001300
额定行程(mm)16254060100
执行器型号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56

气动波纹管调节阀主要外形及连接尺寸

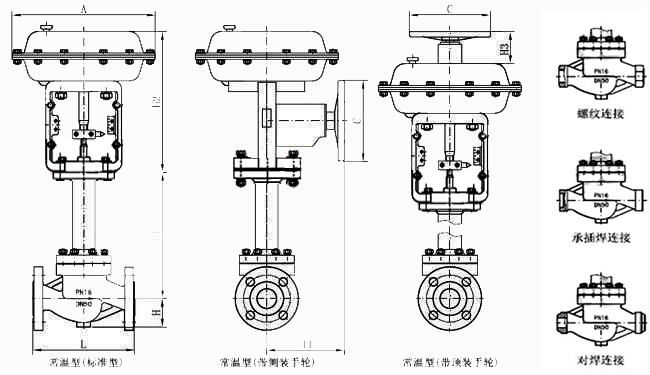

气动波纹管调节阀结构图

公称通径 DN(mm)253240506580100125150200250300
LPN16/25184200222254276298352410451550640880
PN40197200235267292317368425473640760910
PN64200210251286311337394440508670810950
HPN16/2557.5757585.592.5100110142.5158170195230
PN4057.5757582.592.5100117.5150167.5187.5205245
PN6440858590102.5107.5125172.5195207.5230260
H1365425430445660680690748740780820880
H2298298298298380380380510510510650650
H3180180180180236236236310310310380380
L1280280280280350350350475475475560560
A282282282282360360360470470470580580
C220220220220270270270320320320400400
