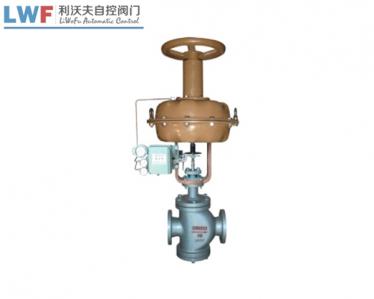

ZJHN气动薄膜双座调节阀

ZJHN气动薄膜双座调节阀
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 热线:13738330777

产品详情

ZJHN气动薄膜双座调节阀采用双数导向结构,配备多弹簧作动机构。可调式阀门具有结构紧凑、重量轻、动作灵敏、阀门容量大、流量特性准确、拆装方便等优点。气动调节阀广泛用于精确控制气体、液体、蒸汽和其他介质的压力、流量、温度和液位等工艺参数,以保持特定值。气动薄膜双座调节阀特别适用于压差大、允许泄漏量大和介质不是很干净的场合。

气动薄膜双座调节阀产品有标准型、波纹管密封型、夹套保温型。气动薄膜调节阀公称压力等级为PN16、40、64、阀体直径范围为DN25~400。双座调节阀适用于-250°C至+560°C范围内的流体温度。流量特性为线性或百分比,多种规格可供选择。

气动薄膜双座调节阀在阀体上有两个阀座。流体从阀芯的上下密封面流出。不成比例的受力小,结构平衡性好,可承受较大的压力。区别。这种调节阀适用于大压差、高流量和不严格的泄漏要求。气动双座调节阀广泛应用于石油化工、制药、冶金、电厂等工业部门控制气体、液体、蒸汽等介质。

ZJHN气动薄膜双座调节阀主要零件材料

零件名称材料温度范围
阀体上阀盖HT200-20~200℃
ZG230-450-40~450℃
ZG1Cr18Ni9Ti-250~550℃
ZG0Cr18Ni12Mo2Ti-250~550℃
阀芯、阀座1Cr18Ni9-250~550℃
0Cr18Ni12Mo2Ti-250~550℃
填料聚四氟乙烯-40~200℃
膜片丁晴橡胶夹增强涤沦织物
压缩弹簧60Si2Mn
膜盖A3

ZJHN气动薄膜双座调节阀技术参数

公称通径mm253240506580100125150200250300400
额定流量系数kv101625406310025025040063010016002700
公称压力MPa1.64.06.4
行 程mm16254063100
介质温度℃-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
流量特性直线、等百分比
法兰标准符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等标准订货生产
阀体
材质
PN
(MPa)
1.6WCB(ZG230-450)CF3CF8CF8M
4.0,6.0WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2TiCF8CF8M
阀芯材质1Cr18Ni9、0Cr18Ni12Mo2TiCF8CF8M
上阀盖型式普通式(常温型),热片式(中温型)
可调比30:1
气源接头M16×1.5
