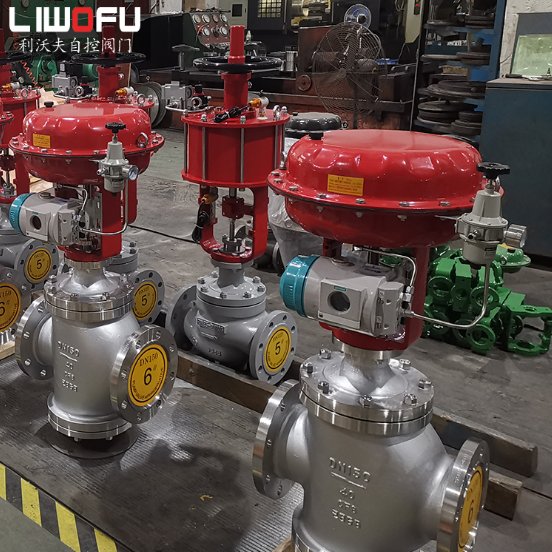

气动薄膜调节阀由气动薄膜执行机构和调节阀组成。气动薄膜调节阀主要由气室、薄膜、止推板、弹簧、推杆、调节螺母、阀位标尺、阀杆、阀芯、阀座、填料函、阀体、阀盖和支架等组成。
气动薄膜调节阀的动作是来自调节器的信号压力,输入气动执行器的气室产生推力。通过连接推杆推动阀芯并产生相应的位移。换句话说,行程和阀芯位置的变化使阀门改变了流动的截面积,达到了调节介质流量的目的。
调节阀安装合理,不仅调节阀安装、拆卸和维护方便,而且调节阀能在自动调节系统中起到适当的作用。也决定你是否可以,安装控制阀时请注意以下几点。
1、调节阀必须垂直安装在水平管道上。如果特殊情况需要水平和倾斜安装,通常需要增加支撑座椅。由于管道振动而不是调节阀开关,它减少了堵塞。
2、为防止调节阀膜片老化和延长其使用寿命,安装时应远离高温、振动和严重腐蚀的环境。
3、可调阀门应安装在靠近地面或地板的位置,以便于维护和维修。需要注意的是,控制阀必须保持在离地面(或地板)适当的高度,以便于维修和拆卸。对于正向操作的放气控制阀,必须使用阀芯。拆卸时应从阀体下方拆下,调节阀应远离地面。安装管道时应考虑距离。
4、在调节阀和调节系统发生故障时,通常需要设置旁通阀和旁通阀,以防止生产和安全事故影响生产和安全事故。但旁通阀不能直接放置在调节阀的上方,以防止旁通阀内部的腐蚀性介质泄漏到调节阀中。在自动调节系统中起到很好的作用。截止阀安装在调节阀的前后。对于热、高压、高压、冷冻和粘性介质,还应安装排水阀。
