推荐选用电动轴流式调节阀

发布日期:[2022-04-18] 本文关键词:电动轴流式调节阀,电动调节阀 点击率:

电动轴流式调节阀调节精度高、调节范围广、使用寿命长,使其广泛应用于石油、天然气、化工、电力、冶金等行业。利沃夫电动调节阀厂家推荐选用电动轴流式调节阀,接下来由利沃夫电动调节阀厂家介绍电动轴流式调节阀相关的知识。

电动轴流式调节阀工作原理

电动轴流式调节阀执行器、阀杆、转向套、连接臂、阀芯共同组成曲臂连杆传动机构。阀杆在执行器驱动下作0-90°角行程运动,在曲臂连杆传动机构作用下,阀芯在阀套内作左、右轴向运动,对阀门下游流量或压力进行调节。阀体由阀外体和阀内体构成,是一完整的铸造体,阀的内外体之间有一轴向对称流道,流体在阀门内沿轴向流动,流阻小、流通能力大、噪声低。

关闭状态:阀芯硬密封端面紧压在阀座的端面上形成一道硬质密封副,同时与镶嵌阀芯套和阀座之间的软密封橡胶垫组成软密封副。硬软双质密封副保证了气体介质零泄漏。

缓压状态:阀芯下端设置有缓压轴,阀芯离开阀座时有一段缓压空行程,在阀芯处于小开度时,由缓压轴先节流,再由阀芯端面与阀芯套节流,分级降压避免小开度形成高速流体对密封面和节流面的冲刷。

调节控制状态:根据下游流量或压力需求情况,在执行器驱动下,阀芯在阀套内左右轴向移动,对下游流量或压力进行平衡。阀套窗口为等百分比设计,流量小时,流量变化小,流量大时,则流量变化大,在不同开度上,具有相同的调节精度。

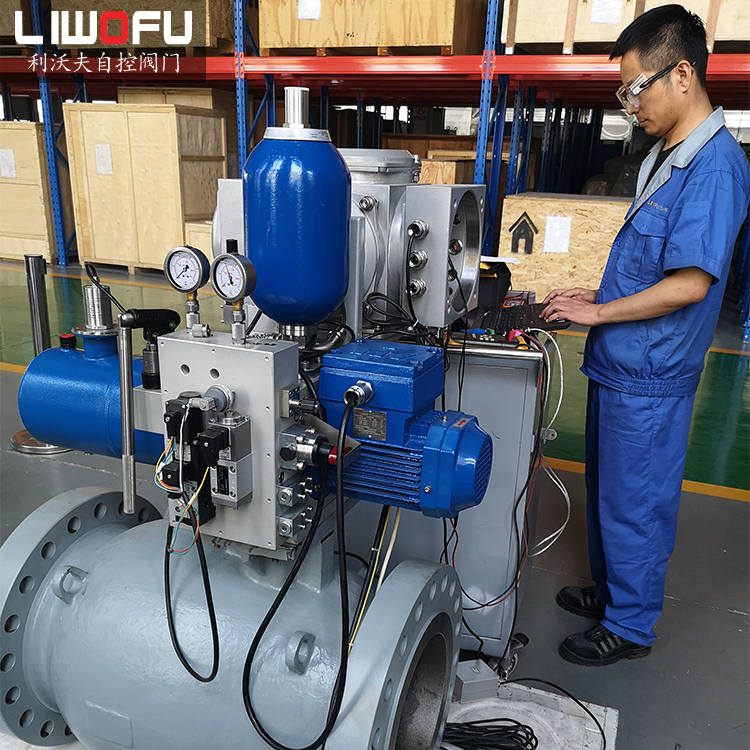

电动轴流式调节阀

电动轴流式调节阀性能特点

电动轴流式调节阀采用分体式结构,阀座、阀芯等内件由阀体中间装入,避免了一体式结构阀座由法兰内孔装入,并由丝圈固定对流道直径的减弱。阀芯运动方式采用曲臂连杆结构,易于安装、维修。

零泄漏级密封:阀芯、阀座采用硬软双质密封副,节流部位与密封面完全分开,减小了气流对密封面的冲刷,满足高压气、液介质“零泄漏”。即使在zui恶劣的工作条件下,调节阀都能在全压力范围内保持关闭严密。在要求调节阀必须维持严密关断的应用场合,密封系统的可靠性具有无与伦比的记录,即使在超期使用也能做到这一点。该特性与执行机构的种类无关。

压力平衡:调节阀阀芯为平衡式结构,阀芯上开设腰型孔,阀芯左右端压力平衡。启闭力矩小,开启、调节轻便灵活。操作力矩完全与阀门两端的压力无关,与传统调节阀相比,同等规格选用扭矩较小的执行机构便可满足。

电动轴流式调节阀结构紧凑:对于同样的应用场合,同一尺寸的阀门,该调节阀比传统的调节阀结构更紧凑、执行机构更小,这对于重量和尺寸要求严格的项目是非常重要的。与角形调节阀相比,它可以使配管布置更简化。轴向式设计不仅使结构更紧凑,而且使噪音更低,并减小流体对管道的冲蚀。

自动除渣功能:缓压轴的设计,在开启和关闭的瞬间对密封面进行清扫除渣,避免密封面划伤,使用寿命长。


电动轴流式调节阀主要结构

电动轴流式调节阀主要构成部件:左阀体、右阀体、阀盖、阀杆、导向套、装向套、连接臂、阀芯、阀芯套、阀芯、阀芯密封调节套、阀座。

电动轴流式调节阀轴流式:介质在阀门内部具有流线型并均匀对称的自由流通路径,降低了流体局部高速流、紊流、喷射流等的冲击,提高了阀门的稳定性,噪声低,并zui大限度提高了单位面积的流通能力。

电动轴流式调节阀全平衡阀芯:阀芯安装在阀套内部,阀芯和调节套上设置通孔,使阀芯左右侧始终压力平衡,操作力矩小。

电动轴流式调节阀连杆传动机构:连杆机构表面经渗氮硬化处理,具有较高的耐磨性、耐腐蚀性。连接机构为90°角行程,使阀芯左右移动迅速,调节灵敏。

电动轴流式调节阀全流通面积:阀体为左右阀体对夹式结构,阀座由阀体内部安装,完全能保证法兰内孔面积为全通径,避免了阀座由法兰内孔装入而降低流道直径。

电动轴流式调节阀密封零泄漏:阀座上设置软密封垫,阀芯阀座密封面堆焊硬质合金,形成硬软双质密封。阀芯后端设置密封调节套,阀门组装好后进行微调,使阀芯完全贴合阀座密封面,实现密封零泄漏。

电动轴流式调节阀阀芯设置缓压轴:避免关闭瞬间颗粒杂质卡在密封面造成密封副损坏。
