电动轴流式调节阀工作原理及结构

发布日期:[2021-08-20] 本文关键词:电动轴流式调节阀 点击率:

电动轴流式调节阀采用流线对称流道,完全避免了间接流动和不必要的流动方向变化,使单位直径的流量最大化,并产生噪音、局部高速流动。一个平衡套筒和两个平衡导向装置使阀门能够平稳地打开和关闭,从而减少关闭阀门所需的扭矩。电动轴流式调节阀通过执行机构转动阀杆,通过曲柄连杆机构使阀芯沿轴向左右滑动来调节阀门的流量。由于阀腔内的流体压力是均匀的,抑制了不均匀力引起的振动。延长阀门的使用寿命。下面跟利沃夫一起来看看电动轴流式调节阀工作原理及它的结构吧!

电动轴流式调节阀工作原理

ACVF执行机构、阀杆、转向套、连接臂、阀芯共同作用,构成曲臂连杆传动机构。阀杆在执行机构的驱动下作0-90°的角行程运动。通过曲柄臂连杆传动机构的作用,阀芯在阀套内作左右轴向运动,调节下游流量或压力。阀体由阀外体和阀内体组成,是一个完整的铸造体。阀门的内外体之间有一条轴对称流道,流道轴向流过阀门,流阻小,通流电容大,噪音小。

1、关闭状态:阀芯硬密封端面紧紧压在阀座端面形成硬密封副,同时形成软密封胶和软密封副。电动调节阀阀芯套与阀座之间垫垫。双硬软密封对消除了气体介质泄漏。

2、慢压工况:阀芯下端附有慢压轴。当阀芯离开阀座时,就会出现一个缓慢压力的空行程。如果阀芯开口小,先挤压慢压轴,然后用阀芯端面的阀芯套挤压它,逐渐降低压力,防止高速流体侵蚀密封和节流面。由一个小开口形成。

3、控制状态调节:响应下游流量或压力要求,阀芯在执行机构的驱动下在阀套内作轴向左右移动,以平衡下游流量或压力。电动调节阀阀套窗口按等比例设计。如果流速低,则流速的变化将很小。如果流量大,流量会发生很大的变化。即使开度不同,调节精度也相同。

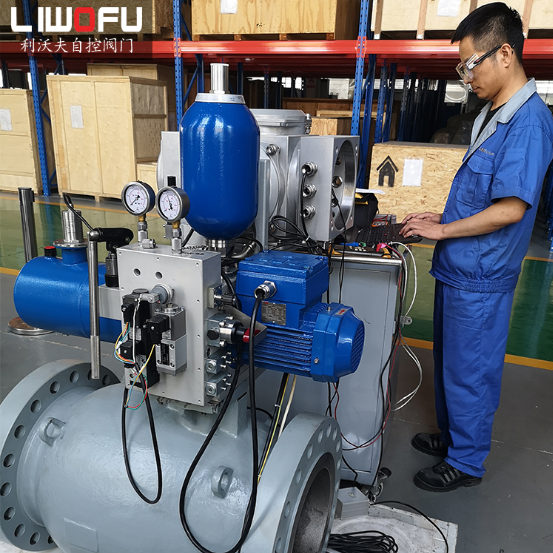

电动轴流式调节阀

电动轴流式调节阀主要结构

电动轴流式调节阀主要部件:左阀体、右阀体、阀盖、阀杆、导向套、安装套、连接臂、阀芯、阀芯套、阀芯,阀芯密封可调式套筒、阀座。

1、轴流型:介质在阀内具有流线型、均匀对称的自由流道,减少局部高速流、湍流、射流等的影响,稳定阀门,噪音小,单位面积流通能力大大提高。

2、完美平衡阀芯:电动调节阀阀芯贴在阀套内侧,阀芯和调节套有通孔,所以阀芯左右两侧始终压力平衡。扭矩小。

3、连杆传动机构:连杆机构表面经渗氮硬化处理,具有优良的耐磨性和耐腐蚀性。连接机构具有90°角行程,可快速将阀芯从左向右移动以进行灵敏调整。

4、全流通面积:阀体为卡箍结构的左右阀体,阀座贴在阀体内侧,所以法兰内孔面积应为完美的直径。防止阀座安装在法兰内孔中。减小流道的直径。

5、零密封泄漏:阀座上设置软垫片,阀芯与阀座密封面覆盖硬质合金,形成软硬双重密封。电动调节阀阀芯后端装有密封调节套,组装阀门后,微调阀芯,使其与阀座密封面完美贴合,杜绝密封泄漏。

6、阀芯配有低速压力轴。这是为了防止在关闭和损坏密封副时颗粒杂质粘附在密封面上。
