电动智能调节阀的执行器由哪几部分组成

发布日期:[2021-08-20] 本文关键词:电动智能调节阀 点击率:

电动智能调节阀是一种压力平衡型电动智能调节阀。配备智能型电动执行器,接受统一的4-20mA或1-5V·DC直流参考信号,将电流信号转换成相应的线性位移,自动达到调节阀流体中的压力。控制开度连续调节工艺流程的管道流量、温度、液位等参数。智能型电动调节阀整体结构紧凑、重量轻、稳定性好、防护等级高。因此,电动智能调节阀广泛应用于大型火力发电厂、化工厂、水处理、污水处理、天然气油田、钢厂等自动化控制系统中。

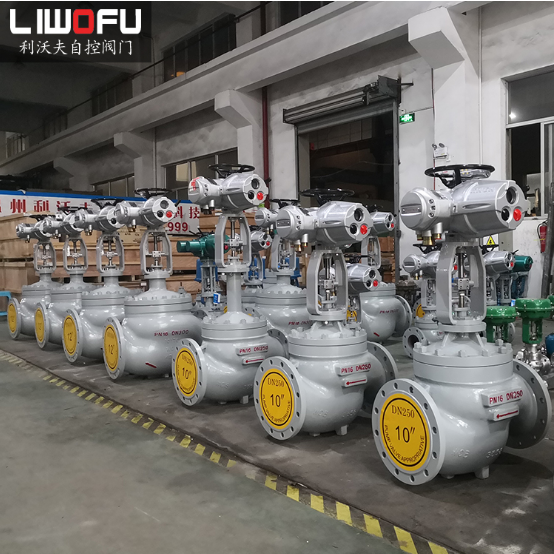

电动智能型调节阀

电动智能调节阀的执行器主要由以下几部分组成:

1、控制器:执行器接收来自调节器的DC4-20mA或DC1-5V信号以给定模式运行。

2、传动机构:电机的旋转运动是动力输出轴的直线往复运动,实现调节阀的OFF-ON和调节功能。

3、开度检测机构:输出轴的直线运动位移(阀芯开度)通过齿条和齿轮反馈给电位器。这将转换为电信号并反馈给控制器。这来自一个调节器,当阀芯与阀芯打开信号的输入信号之间的差异为零时,该调节器会关闭电机。

4、联轴器机构:执行器通过支架与调节阀连接,执行器输出轴与阀杆通过开关螺母连接。启闭螺母有指针,支架上有指示输出轴的尺子(或阀杆)位移。

5、手动机构:此执行器有手动机构,设计用于在断电时手动关闭可根据需要操作完成开阀和调节阀门的调节功能。
