电动三通调节阀的结构特征及工作原理

发布日期：[2020-12-03] 本文关键词：电动三通调节阀,三通调节阀,电动调节阀点击率：

电动三通调节阀采用双阀芯垂直导向结构，带有PS，DKZ或3810系列线性电动执行器。电动三通调节阀的阀体具有四通结构，即一个入口和两个出口（分体式），两个入口和一个出口（复合型），以适应不同的工作条件。实现流体混合和加热或冷却，或流体分布不均。使用要求。

电动三通调节阀结构紧凑，重量轻，动作灵敏，压降损失小，阀容量大，流量特性准确，维护方便。它可以在各种工作条件下使用，特别适用于石油行业的热交换温度控制系统和其他行业的自动控制。

电动三通调节阀通常用于热交换器的两种介质调节。一个可以替换两个单座和双座调节阀。它还可以节省安装管道，节省投资并占用较小的空间。它由电源供电，接受0-10mADC或4-20mADC的统一信号，驱动阀门开度以适应该操作信号，并调节压力，流量，液位和温度等参数。

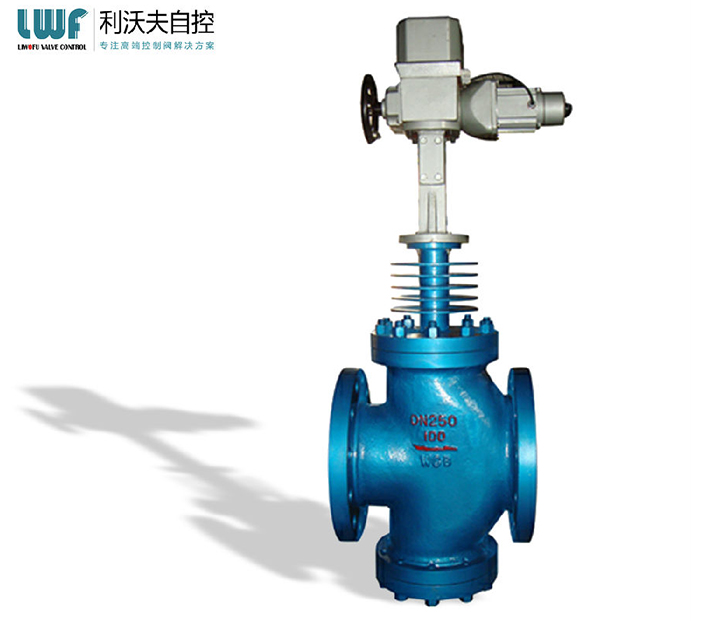

ZDLQ X电动三通调节阀

电动三通调节阀的结构特征

1、电动三通调节阀工作时，一个通道完全关闭，另一通道完全打开。关闭力与单座阀的关闭力相同。

2、电动三通调节阀已从单座阀和双座阀进行了更改，并使用阀芯本身进行了导向。

3、由于小直径的不对称力较小，因此当DN≤80时，可在分歧情况下使用汇流调节阀。

4、电动三通调节阀的滑阀与套筒阀的套筒相同，节气门部分开有两种类型的窗口和一个小孔，后者具有降低噪音和减少共振的功能。

电动三通调节阀阀体具有三通结构，即一个进口和两个出口（分体式），两个进口和一个出口（复合型）。使用复合类型将它们中的两种组合在一起，将流体与相同温度的流体，第三种流体或两种不同类型的相同流体在不同温度下混合。拆分类型是将一种流体分为两种流体的类型。

电动三通调节阀具有连接到管道的三个入口和出口，等效于两个单座阀组合成一个阀体。根据操作类型可分为三通合闸阀和三通分流阀。
