实施供热计量的变流量系统,处于动态的变流量运行状态。为解决变流量供热系统中水力失调、冷热不均等问题,提高管理运行水平,改善供热效果,计算机监控系统应用得越来越多,电动调节阀作为重要的调节手段,在热力站得到广泛的应用。热力站一次侧的电动调节阀由现场或远程监控系统控制,调节换热器一次侧的流量,进而改变提供给热用户的供热量。
但在实际运行中,电动调节阀常出现运行效果不理想,甚到无法进行正常调节、调节阀损坏过快。其原因是多方面的,其中一个重要的原因就是电动调节阀的设计选型不当。由于热力站距离热源的远近不同,系统提供的资用压头不同、压力变化范围大,影响电动调节阀正常运行,所以工程应用中常采用串联手动调节阀或压差控制阀的方式来保证电动调节阀的工作压降,保证其调节性能。
电动调节阀的设计选型很重要,直接影响系统调节效果的好坏。
一、电动调节阀的技术参数

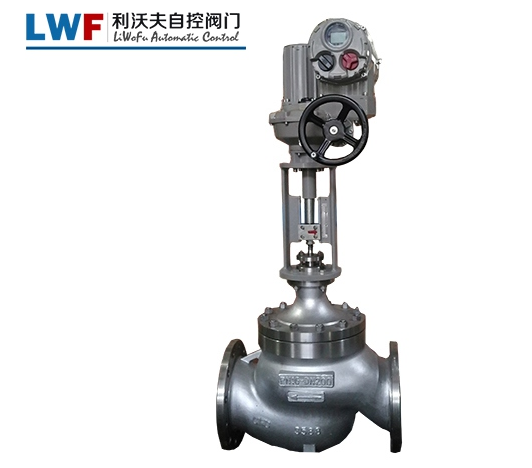

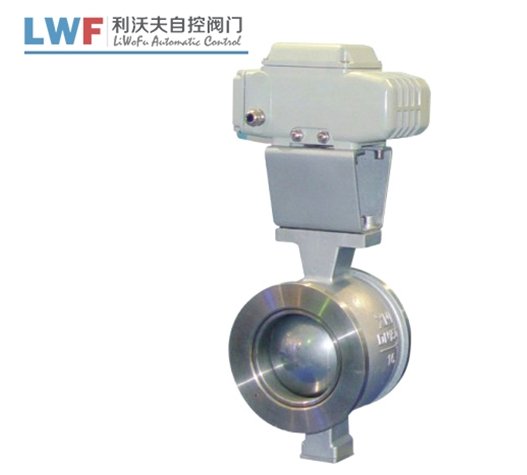

电动调节阀由阀体和执行机构两部分组成。执行机构根据控制器的信号改变阀门的开度对流量进行调节,实现换热器换热量的调节控制。电动调节阀设计选型时涉及的技术参数主要有阀门口径、流通能力(Kv值)、流量特性曲线、阀权度、关闭压差等。
二、电动调节阀的流通能力
电动调节阀的流通能力反映的是阀门的通过能力,其定义是阀两端的压差为1bar时通过阀门的流量,常用Kv来表示,Kv=Q/■,式中Q——流经调节阀的流量,m3/h;ΔP——调节阀前后的压差,bar。当阀门全开时获得zui大的流通能力,此时的Kv值zui大,称为Kvs;当阀门关闭时流通能力为0,其它开度位置的流通能力用Kv值表示,与阀门的开度相对应。
三、设计选型参数
电动调节阀设计选型时需要的参数主要有流量、阀前压力、压差或阀后压力、温度等。热力站供热范围内的供热面积、建筑的保温性能、散热器种类、房间的供暖温度等因素决定了热力站的供热负荷,再根据一次网的供回水温度就可以确定热力站的一次侧流量,进而确定调节阀的流量;调节阀的阀前压力、压差或阀后压力由供热系统一次网的水压图和热力站的阻力损失求得,根据供热系统的实际情况确定。
四、设计选型原则
供热系统zui终目的是热力工况的平衡,换热器的换热量适应供热负荷的变化。调节阀的开度变化与换热器换热量的变化成线性关系,是供热系统调节的zui佳原则。热力站水-水换热器的换热特性是一条上抛型曲线,所以选择等百分比流量特性的调节阀。为了在实际工作中保证调节阀的调节性能,要求调节阀的阀权度不应小于0.25~0.3。电动调节阀的阀体口径按照流通能力Kvs选择,执行机构的选型需要满足zui大关闭压差的要求。
五、设计选型计算
根据热力站供热负荷和一次侧的供回水温度计算电动调节阀的流量;
根据一次网的水压图、热力站的阻力和阀权度确定电动调节阀的压降;
计算所需Kv值;
查选型样本,选取大于Kv值且zui近一档的Kvs值,选择调节阀的口径;
计算实际全开时的压降,再计算实际阀权度,不宜小于0.25~0.3,如果不满足要求,一般可缩小一号口径进行重新核算;
查看选型样本中的允许压差、允许温度并选择阀型;
根据选型样本选择与阀体匹配的执行机构,并满足关闭压差要求,确定控制信号类型。
