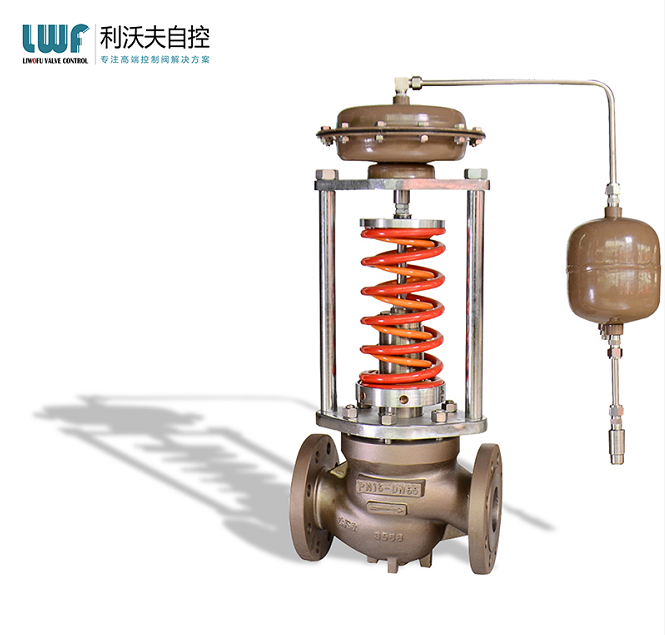

自力式压力调节阀怎么控制

常见的自力式压力调节阀控制回路包括三个主要部分，第一部分是敏感元件，它通常是一个变送器。它是一个能够用来测量被调工艺参数的装置，这类参数如压力、液位或温度。变送器的输出被送到调节仪表——调节器，它确定并测量给定值或期望值与工艺参数的实际值之间的偏差，一个接一个地把校正信号送出给最终控制元件——调节阀。阀门改变了流体的流量，使工艺参数达到了期望值。

在气动调节系统中，调节器输出的气动信号可以直接驱动弹簧一薄膜式执行机构或者活塞式执行机构，使阀门动作。在这种情况下，确定阀位所需的能量是由压缩空气提供的，压缩空气应当在室外的设备中加以干燥，以防止冻结，并应净化和过滤。

当一个气动调节阀和电动调节器配套使用时，可采用电一气阀门定位器或电一气转换器。压缩空气的供气系统可以和用于全气动的调节系统一样来考虑。

在自力式压力调节阀调节理论的术语中，调节阀既有静态特性，又有动态特性，因而它影响整个控制回路成败。静态特性或增益项是阀的流量特性，它取决于阀门的尺寸、阀芯和阀座的组合结构、执行机构的类型、阀门定位器、阀前和阀后的压力以及流体的性质。第5章中将详细地介绍这些内容。动态特性是由执行机构或阀门定位器一执行机构组合决定的。对于较慢的生产过程，如温度控制或液位控制，阀的动态特性在可控性方面一般不是限制因素。
