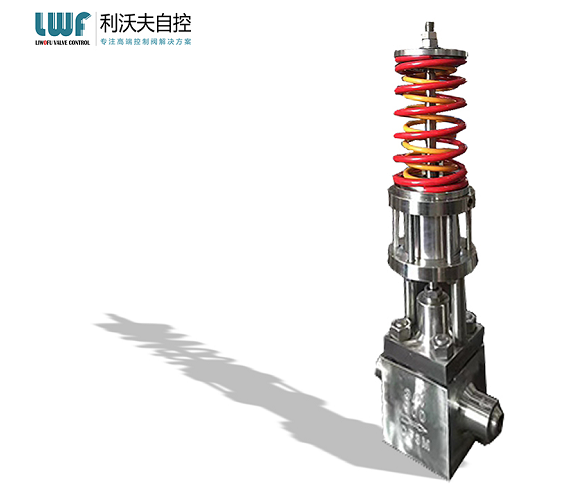

自力式压力调节阀的主要特点及安装注意事项

发布日期:[2020-10-27] 点击率:

自力式压力调节阀的分类

1、按阀后、阀前控制分为:自力式阀后(减压)控制阀、自力式阀前(泄压)控制阀。

2、按是否带指挥器分为:

a、直接作用型自力式调节阀

直接作用式调压阀就是通过介质本身直接控制阀门,达到调压的作用。直接作用式调压阀有阀后取压形式与阀前取压形式。

阀后取压,保持阀后的压力在设定范围内,达到阀后减压的功效。

阀前取压,保持阀前的压力在设定范围内,达到阀前泄压的功效。

b、指挥器操作型自力式调节阀

指挥器操作型调节阀是通过两个阀门之间的相互控制,来达到自动调压的作用。

自力式压力调节阀与控制阀的区别

这两类产品的区别,主要在于控制阀既需要外界能源(如电源或气源 )做驱动能,又需要接受外来控制仪表信号才能改变阀内截流件相对位置,从而实现改变流体流量。而自力式压力调节阀则既不需外来能源,又不需要接受外来控制仪表信号,仅靠被调介质的压力信号,便可实现压力调节。


自力式压力调节阀主要特点

1、自力式压力调节阀无需外加能源,能在无电无气的场合工作,既方便又节约能源。

2、压力分段范围细且互相交叉,调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节,阀前压力与阀后压力之间比为10:1~10:8

5、橡胶膜片式检测,执行机构检测精度高、动作灵敏。

6、采用压力平衡机构,使调节阀反应灵敏,控制精确。

自力式压力调节阀安装注意事项

1、取压点应取在调压阀适当位置,阀前调压应大于2倍管道直径,阀后调压应大于6倍管道直径。

2、自力式阀根据计算通径可以小于管道直径,而截止阀、切断球阀、旁通阀、过滤器则不能小于管道直径。

3、为便于现场维修及操作,调压阀四周应留有适当空间。

4、当介质为洁净气体或液体时,阀前过滤器可不安装。

自力式压力调节阀日常维护:投入运行后,一般维护工作很少,平时只要观察阀前,阀后压力示值是否符合工艺所需要求即可。另外,观察填料函与执行机构是否渗漏,若渗漏应拧紧或更换填料及膜片。
