您当前的位置:首页 / 新闻中心 / 行业动态 / 【切断阀】三通切断阀的产品特点及组成部分

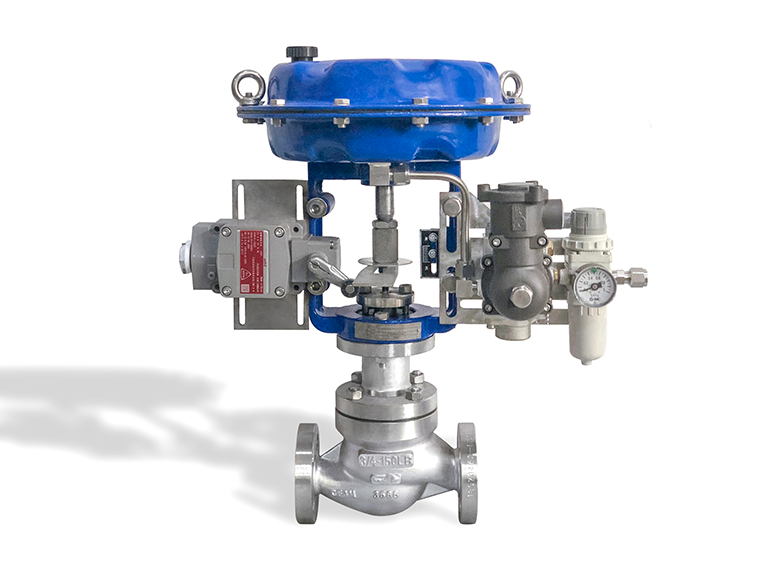

三通切断阀是可逆转或截止的三通切断阀,由三通切断阀和气动执行器组成,并接收信号。调节器控制过程管道中流体的切割和阻塞。连接或切换流道。该产品具有操作力大,阀体设计新颖,流阻小,额定流量系数大,允许压差大,密封性能好等优点。因此,它广泛用于石油和化工,冶金,电力,轻工业和纺织工业生产过程的自动和远程控制系统中。
三通切断阀使用带有多弹簧致动器的顶部导向结构。它具有结构紧凑,重量轻,动作灵敏,流线S流线型,压降损失小,阀门容量大,拆装方便等优点。
三通切断阀相关控制设备的信号,并阻塞,打开或修改介质流,以自动控制过程参数,例如压力,流量,温度和液位。它被广泛用于石油化工,冶金,电力,轻工和纺织等各个工业领域中制造过程的自动控制和远程控制系统中。
切断阀系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种。密封有两种类型,填料密封和波纹管密封。三通切断阀有四种标称类型。压力等级:PN10,16、40,64、,公称直径范围是DN20-200mm。适用的流体温度为-60至450°C。泄漏等级为IV或VI。流程的功能是快速打开的。
三通切断阀的产品特点
1、切断阀使用多弹簧致动器,并通过三个立柱连接到调节机构,从而使整体高度降低了约30%,重量减轻了约30%。
2、根据流体动力学原理,阀体设计成具有均匀横截面的流路,并且具有低流阻,并且额定流量系数增加了30%。
3、阀内件密封有两种类型,紧密封和软密封。紧密型由表面硬化合金制成,软密封型由软质材料制成,在关闭状态下具有出色的密封性能。
4、平衡的阀内件会增加切断阀的允许压差。
5、波纹管密封类型完全密封了可动阀杆,并阻止了适度泄漏的可能性。
6、活塞型执行器,具有较大的操作力和压力差。
