电动笼式调节阀的工作原理及参数

发布日期:[2021-08-05] 本文关键词:电动笼式调节阀 点击率:

电动笼式调节阀具有运行平稳、允许压差大、流量特性准确、噪音低等特点。电动笼式调节阀特别适用于允许压差较小和阀门前后压差较大的工作。公司的生产分为两种结构。一种是笼式单座结构称为电动笼式单座调节阀,它采用笼式单座导向和单座密封结构。另一种是笼式套筒结构,称为电动笼式调节阀,它采用笼式套筒导向和双倾斜密封结构。配备3810系列(或PSL系列)电动执行机构的电动执行机构为电子一体化结构,内部有伺服放大器、输入控制信号(4~20mADC或1~5VDC)、控制阀门开度的电源电流信号转换成相应的线性位移,自动控制的开度允许连续调节压力、流量、液位、温度等操作参数。

电动笼式调节阀是一种压力平衡调节阀。阀体内部采用套筒导向的先导阀芯,阀芯内有平衡孔,用于减少不平衡力,可调比大,振动小。兼容性好,适用于大多数单、双座阀应用,但不适用于颗粒和脏介质。

电动笼式调节阀具有用于确定流量和流量特性的窗口。Du特的对称多孔笼式阀瓣可以更很好地控制噪音和气蚀。它不仅适用于更苛刻的工作条件,而且还适用于各种更可测量的流量。系数定制,满足客户更细致的工艺要求,控制气体、液体、蒸汽等介质应用广泛。

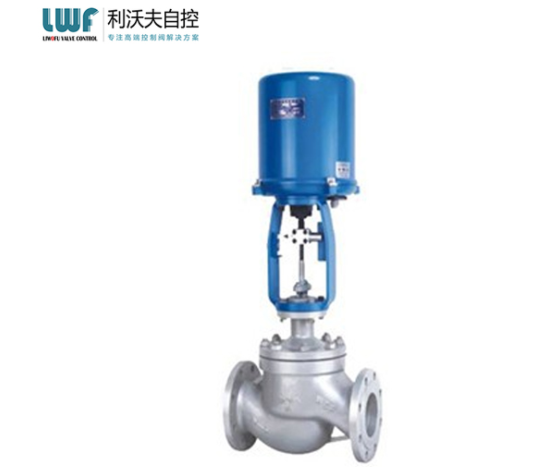

电动笼式调节阀

电动笼式调节阀主要技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

直线性

10

11

17.6

27.5

44

69

110

176

275

440

630

1000

1600

等百分

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

公称压力(MPa)

1.6、2.5、4.0、6.4、10.0

额定行程(mm)

16

25

40

60

100

阀盖形式

标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

笼式单座柱塞阀芯、笼式套筒双导向阀芯

流量特性

直线性、等百分比

配置执行器类别

381L系列电动执行器、PSL系列电动执行器、(亦可其它品牌执行器)

执行器参数

电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP55、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄

环境温度:-25~+70℃、环境湿度:≤95%
