什么是气动活塞式切断阀?

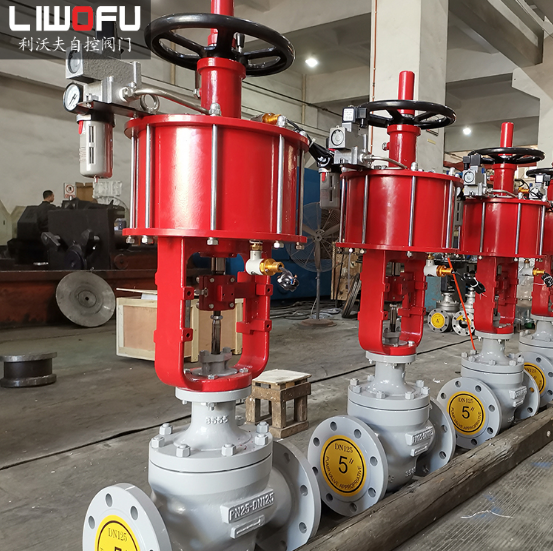

气动活塞式切断阀由橄榄型阀体和气动活塞式执行器组成,通过安装手轮、电磁阀、限位开关、气源处理器,可实现中、高速切割功能。燃气管道和天然气管道必须提供截止功能,可选择气动活塞式切断阀。同时,气动活塞式切断阀可替代气动切断阀,更具成本效益。
气动活塞式切断阀是气动单元组合仪表的执行单元。接收来自调节器的信号以控制工艺管道中流体的关闭和连接或切换流道。切断阀具有操作力大、创新阀体设计、流阻小、额定流量系数大、允许压差大、密封性能优良等优点。因此,它被广泛应用于石油、化工、冶金、电力、轻工和纺织行业制造过程的自动和远程控制系统中。
气动活塞式切断阀结构与原理
气动活塞式切断阀由气动活塞式执行机构和直行程调节机构组成,中心形成在支架侧面。气动活塞式切断阀根据调节机构的形状可分为直通式单座切断阀(ZSQP型)和直通套筒切断阀(ZSQM型)三种。),以及一个二位三通切断阀(ZSQN型)。气动活塞执行器有两种类型:单作用(弹簧复位)和双作用(双进气)。采用单作用执行机构,整机的运行方式可分为气闭(水平管路连接)和气开(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封类型,适用于各种温度和压力。
ZSPQ气动活塞式套筒切断阀采用平衡阀芯,可增大截止压差。二位三通切断阀采用四通阀体,带有三个流路口,特别适用于2个流路之间的切换。
利沃夫推荐您查看气动带手动活塞式切断阀
