讲解三种自力式调节阀的工作原理

发布日期:[2021-08-16] 本文关键词:自力式温度调节阀,自力式流量调节阀 点击率:

讲解三种自力式调节阀的工作原理

自力式调节阀用于工业自动化过程控制领域,用于调节介质流量、压力、温度和液位等工艺参数。阀门开度根据自动化系统的控制信号自动调节,可调节介质流量、压力、温度和液位。下面分别讲述自力式温度调节阀(加热型)、自力式温度调节阀(冷却型)自力式流量调节阀的工作原理。

自力式温度调节阀工作原理(加热型)

温度调节阀是根据液体不可压缩和热胀冷缩的原理工作的。

加热是一个自动温度调节阀。当被控对象的温度低于设定温度时,温度阀内的液体收缩,作用在执行器推杆上的力减小。增加蒸汽或热油等热介质的流量,使被控对象温度升高,关闭阀门,直到被控对象温度达到设定值,关闭阀门,再关闭被控对象。待控制的温度随着升高温度的物体下降而恒定,阀门再次打开,加热介质重新进入换热器,温度再次升高。阀门开度与被控对象的实际温度与设定温度的差值有关。

自力式温度调节阀工作原理(冷却型)

冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀。与在执行器和弹簧和温度关闭阀的作用下关闭的阀门不同,制冷剂体通过阀体。阀体主要用于控制冷却系统的温度。

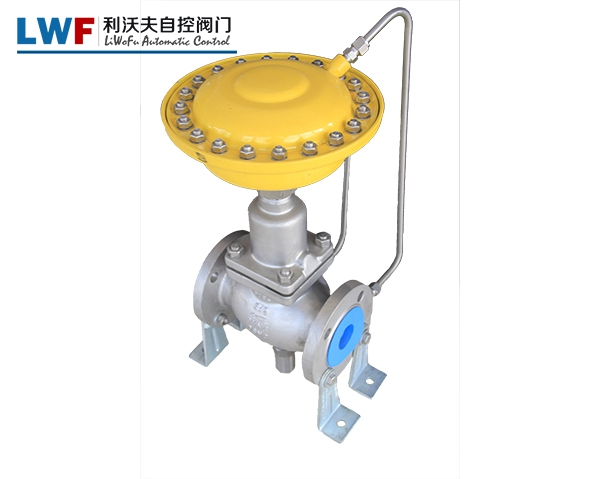

自力式流量调节阀

自力式流量调节阀工作原理

控制介质输入阀门后,阀门前压力P1经控制管路输入下膜室,后压力Ps为由节流阀输入,被挤压的东西输入到上膜室P1和Ps。△Ps=P1-Ps之差称为很好压力。膜片P1产生的推力与膜片Ps产生的推力之差与弹簧反作用力平衡,决定了阀芯与阀座的相对位置,从而决定了通过阀芯的流量。阀门。随着通过阀门的流量增加,即△Ps增加。结果,P1和Ps分别作用于下膜室和上膜室,使阀芯向阀座移动,从而改变阀间的流通面积。阀芯和阀座增加Ps,除了增加Ps对膜片的推力外,弹簧反作用力和P1对膜片的推力在新的位置平衡,达到控制流量的目的。相反,也可以这样说。
