利沃夫电动流量调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。接下来由利沃夫电动调节阀厂家推荐电动流量调节阀。
电动流量调节阀应用
ZAZP-L、ZDLP(L表示流量型)分体式电动流量调节阀采用电子式电动单座调节阀或(防爆电动调节阀)+智能PID调节器+流量计及3芯屏蔽线等附件组成,是远程自动化流量控制的必须品,其调节性能及控制精度远超过常规自力式流量调节阀,同时可代气动型,减少气动流量调节阀需要气源的繁琐工作,且要多损耗很多能源。
电动流量调节阀工作原理
电动流量调节阀采用自反馈系统,工作原理是通过流量计(4)采集被调介质流量的实时变化,经智能PID调节器转换DC4-20mA的标准控制信号来控制气动薄膜调节阀(1) 的开启度,实行自动PID调节和控制,改变被调介质流量,使被控工艺参数保持在给定值。电动流量调节阀配用不同的执行机构可分为普通型和电子型两种,调节器及流量计品种也很多,可根据工况而定。
电动流量调节阀结构用途
电动流量调节阀根据结构用途可分为针型、单座、套筒、双座等,电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动针型调节阀适用于压力高、流量小的场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。

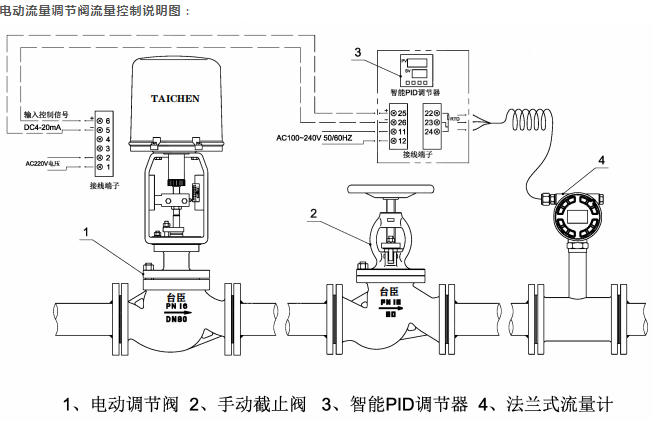

电动流量调节阀接线说明
1、智能PID调节器(3)端子22、23、24接流量计(4)的对应接线端子(注意端子颜色);
2、智能PID调节器(3)端子25和端子26接电动调节阀(1)的端子5和端子6(注意正负极);
3、智能PID调节器(3)端子11和端子12AC100~240V 50/60HZ电压;
4、电动调节阀(1)端子1和端子2接AC220V电压。
注:①所有仪表在出厂前均已调试完成,在现场只需按图示接线完成即可正常工作,如现场控制值波动较大,请重新调试系统相关P、I、 D值,即使用智能PID调节器(3)自整定功能,具体操作步骤参见NHR5000型智能PID调节器使用说明书(P17之7.3条);
②由于智能PID调节器(3)无防爆型,安装在要求防爆场合必须将智能PID调节器(3)置于防爆控制箱内或将甚安装在非防爆区,且智能PID调节器(3)与调节阀(1)的控制信号线必须用屏蔽线(3芯、1.5平方)。
