电动调节阀的介绍

发布日期:[2022-09-14] 本文关键词:电动调节阀 点击率:

电动调节阀是工业自动化过程控制中的重要执行单元设备。随着工业领域的自动化程度越来越高,很多生产线工人都被自动化设备替代,既节省了人力又保证了产品的品质,自动化阀门可以24小时不停的为企业创造利益。电动调节阀正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点:电动调节阀节能(只在工作时才消耗电能),环保(无碳排放),安装快捷方便(无需复杂的气动管路和气泵工作站)。


阀门结构

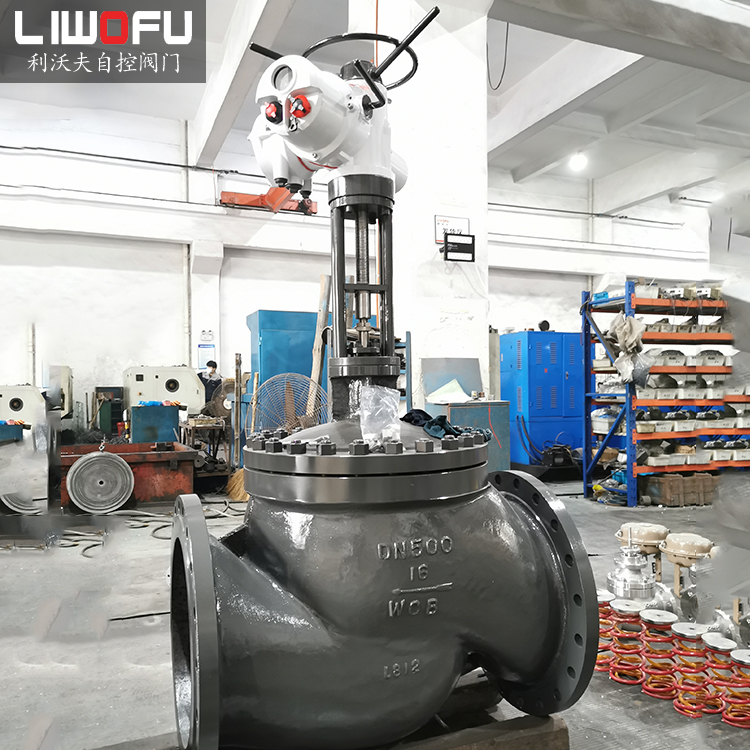

由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。


主要零件

零件材料:阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套

材 料:灰铸铁、铸钢、不锈钢、黄铜


工作原理

工作电源:DC24V,AC220V,AC380V等电压等级。输入控制信号:4-20mA或者1-5V。反馈控制信号:4-20mA(负载电阻碍500欧姆以下)通过接收工业自动化控制系统的信号(如:4~20mA)来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。新型电动调节阀执行器内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。


流量特性

电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动调节阀的相对流量与它的开度之间关系的曲线图。电动调节阀的流量特性有:线性特性,等百分比特性及抛物线特性三种。


应用领域

电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。


安装

电动调节阀最适宜安装为水平管线上部。温度传感器可安装在任何位置,整个长度必须浸入到被控介质中。电动调节阀一般包括驱动器,接受驱动器信号(1-10V或4-20mA)来控制阀门进行调节,也可根据控制需要,组成智能化网络控制系统,优化控制实现远程监控。


电气原理

动作原理:电机电源220VAC 或者380VAC,控制信号4~20mA,阀里面有控制器,控制器把电流信号转换为步进电机的角行程信号,电机转动,由齿轮,杠杆,或者齿轮加杠杆,带动阀杆运作,实现直行程或角行程反馈:电机运行,通过齿轮运转,由三接头的滑动变阻器输出阀门的定位信号,此外还有三根线的限位信号(全开,全闭。公共线)
