电动调节阀如何选择合适的口径大小

发布日期:[2022-11-02] 本文关键词:电动调节阀 点击率:

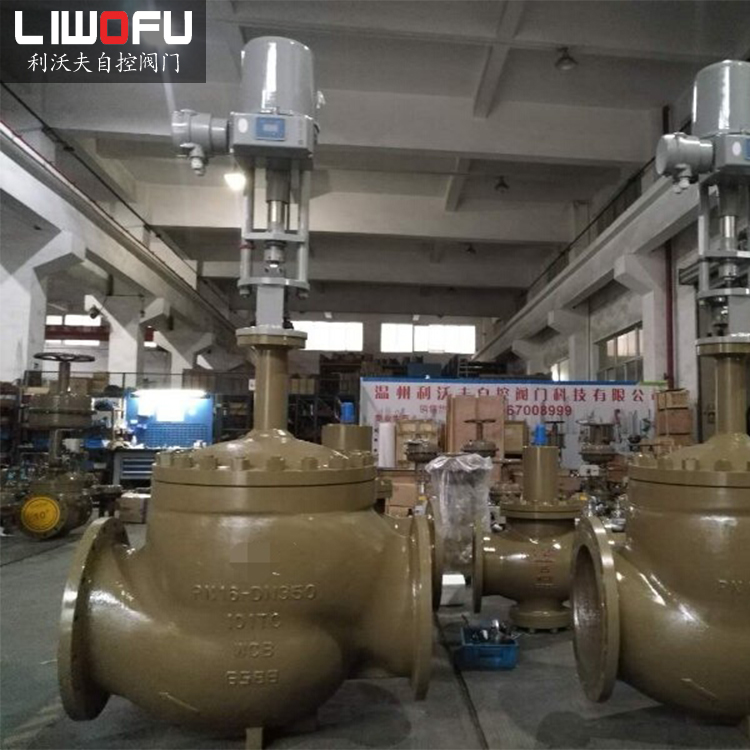

电动调节阀是由调节阀体配以不同的电动执行器组成的工业现场执行仪表,它接受调节器输出的4-20mA或者脉冲信号,来进行闭环控制,实现对流量、压力、温度、液位等参数的自动控制,并且可以选择智能型电动执行器,与DCS、PLC等实现数字传输,组成更加智能的控制系统。电动调节阀的电源电压有220V和380V两种,电动调节阀,电动单座调节阀,电动小流量调节阀的流量特性有等百分比、线性、快等三种。


  电动调节阀如何选择合适的口径大小:

  口径的选择和确定主要依据阀的流通能力即Cv。在各种工程的仪表设计和选型时,都要对调节阀进行Cv计算,并提供调节阀设计说明书。从电动调节阀的Cv计算到阀的口径确定,一般需经以下步骤:

  1计算流量的确定。现有的生产能力、设备负荷及介质的状况,决定计算流量的Qmax和Qmin。

  2电动调节阀前后压差的确定。根据已选择的阀流量特性及系统特点选定S(阻力系数),再确定计算压差。

  3计算Cv。根据所调节的介质选择合适的计算公式和图表,求得Cmax和Cmin。

  4)选用Cv。根据Cmax,在所选择的产品标准系列中选取>Cmax且与其zui接近的一级C。

  5)电动调节阀开度验算。一般要求zui大计算流量时的开度≯90%,zui小计算流量时的开度≮10%。

  6)电动调节阀实际可调比的验算。一般要求实际可调比≮10。

  7)阀座直径和公称直径的确定。验证合适后,根据C确定。

  电动调节阀的选择是非常细致的工作,不仅要有扎实的专业理论知识,还要有丰富实践经验。选择得好不仅有利于调节控制回路PID参数的整定,使被调参数得到较好地控制效果,也使调节阀的使用寿命大大增长。调节阀的选择要因地制宜,并非一成不变,要在实践的过程中不断总结和创新,特别随着机电一体化技术、计算机和数字信息技术的应用,电动调节阀的结构功能变得更好、更全面,为选择电动调节阀提供了极大的方便。


不同的化工介质,选用不同的调节阀,推荐选用气动调节阀电动调节阀自力式压力调节阀切断阀,我们可根据作业工况、经济情况等综合考虑推荐选用,咨询热线:0577-67008999
