自力式压力调节阀工作原理及结构特点

发布日期:[2018-08-22] 点击率:

自力式压力调节阀工作原理简介

自力式压力调节阀在工业上广泛应用,是一种无需外来资源,只需要被测自身压力、温度或者流量的变化,设定预先的值就能自动调节的一种控制装置,这是一种节能型的仪表,具有控制执行等多功能的仪表控制系统。它的种类可分为自力式压力(微压)调节阀、自力式(压差)流量调节阀、自力式温度调节阀。适用于城市供热、供暧及没有供电、供气又需控制的场合。城市供热、供暖系统采用该产品,热效率比以前提高30%~40%。节能效果显著。

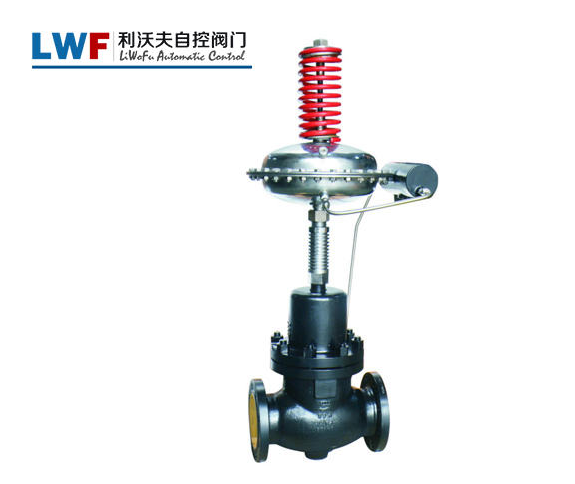

自力式压力调节阀

自力式压力调节阀的原理

自力式阀后压力调节的工作原理:有阀后、阀前控制两种,阀前压力P1经过阀芯、阀座的节流后,变为阀后压力P2。P2经过管线输入上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯、阀座的相对位置,控制阀后压力。

当P2增加时,P2作用在顶盘上的作用力也随之增加。此时,顶盘上的作用力大于弹簧的反作用力,使阀芯关向阀座的位置。这时,阀芯与阀座之间的流通面积减少,流阻变大,P2降低,直到顶盘上的作用力与弹簧反作用力相平衡为止,从而使P2降为设定值。同理,当P2降低时。作用方向与上述相反,这就是阀后压力调节的工作原理。

关于自力式压力调节阀的应用也非常的广泛,突出方面在黏度较高的介质中的应用。

自力式压力调节阀结构特点

1、自力式压力调节阀无需外加能源,能在无电、无气的场所工作,既方便又节约了能源。

2、压力分段范围细且又相互交叉,调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。

5、橡胶膜片式检测、执行机构检测精度高,动作灵敏。

6、采用压力平衡机构,使调节阀反应灵敏,控制精确。
