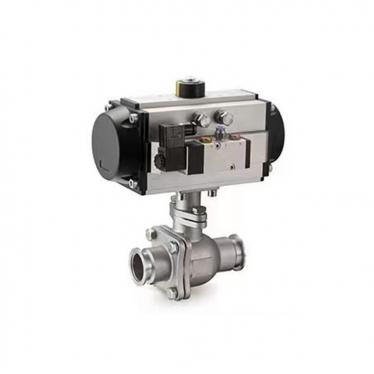

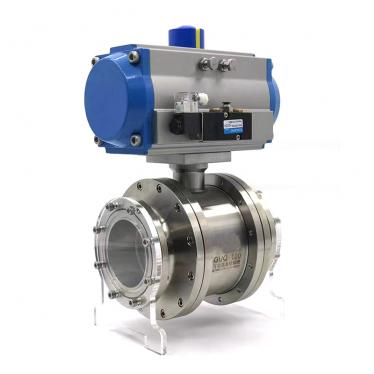

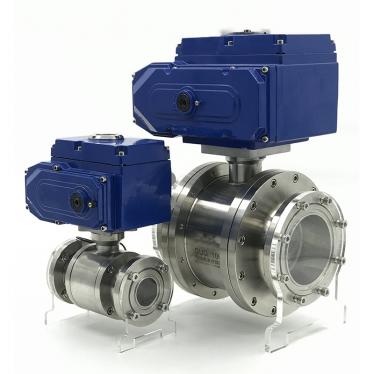

真空球阀

真空球阀

所属分类: 真空阀门

利沃夫电动调节阀厂家提供的真空球阀用于接通或切断真空(压力)系统管路中的介质流,应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。在真空系统中的起开关气路、控制气流大小、定量充气作用。

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:很好内部成本控制,减少了开支,让利于客户!
  • 交货快捷:Xian进生产流水线,充足的备货,缩短了交货期!
  • 热线:0577-67008999

产品详情

真空球阀用于接通或切断真空(压力)系统管路中的介质流,应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。


真空阀门的几种常见连接形式

1、法兰连接

这是阀门中用得相对比较多的连接形式。按结合面形状又可分为以下几种:

1)光滑式:用于压力不高的阀门。加工比较方便

2)凹凸式:工作压力较高,可使用中硬垫圈

3)榫槽式:可用塑性变形较大的垫圈,在腐蚀性介质中使用较广泛,密封效果较好。

4)梯形槽式:用椭圆形金属环作垫圈,使用于工作压力≥64公斤/平方厘米的阀门,或高温阀门。

5)透镜式:垫圈是透镜形状,用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门,或高温阀门。

6)O形圈式:这是一种较新的法兰连接形式,它是随着各种橡胶O形圈的出现,而发展起来的,它在密封效果上比一般平垫圈可靠。


2、螺纹连接:一种简便的连接方法,常用于小阀门。又分两种情况:

1)直接密封:内外螺纹直接起密封作用。为了确保连接处不漏,往往用铅油、线麻和聚四氟乙烯生料带填充;其中聚四氟乙烯生料带,使用日见广泛;这种材料耐腐蚀性能很好,密封效果,使用和保存方便,拆卸时,可以完整地将其取下,因为它是一层无粘性的薄膜,比铅油、线麻优良得多。

2)间接密封:螺纹旋紧的力量,传递给两平面间的垫圈,让垫圈起密封作用。

真空阀门在真空系统中的作用:

1.开关气路,当阀1和阀4关闭,阀2打开时,机械真空泵Ⅲ对容器I抽真空,气流流经预真空抽气管路;当阀2关闭,阀4打开时,机械泵可单独对扩散泵抽真空;当阀1和阀4同时打开时,扩散泵和机械泵可同时工作,对容器进行抽空,此时气流流经扩散泵。可见,阀门在这种操作中的作用是开关气路,改变气流的流经路线。

2.控制气流大小,调节真空度在图1中,调节阀1的阀盖开启角度,即可调节流经管路的气流量大小;关闭阀2和阀4,通过放气阀3可以给机械泵Ⅲ的入口放成大气;通过放气阀5可以调节容器内的真空度。

3.定量充气,在玻璃阀的柱塞上有个一定体积的小洞,当小洞转向右边和高压气瓶连通时,小洞中就可充满高压气体;当它转向左边和真空容器连通时,就把该体积的高压气体放进容器中去,这样就起到了定量充气的作用。

真空阀门的种类繁多,通常按阀门的职能、结构型式、驱动方式、材料和用途进行分类。用途和使用范围:

在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的阀门,广泛适用各类气体,液体等正、负压力管道系统,符合GMP标准。

主要性能:

1.漏率:阀体 ≤1.3×10-9Pa.M3/S;

2.压力范围:1.3×10-7Pa~6×105Pa;

3.工作介质:水、蒸气、酸、碱。

4. 工作温度:-30℃~+150℃。

5.安装位置:任意。

6. 寿命:≥20000次。

真空球阀的工作原理:以阀杆带动阀球转 90º达到开关目的。


真空球阀特点:

1.密封结构设计,漏率可达到<1×10-10Pa.M3/S,

改变了球阀不能满足高真空、超高真空的现状;

2. 开关扭矩小,工作稳定、可靠;

3. 结构紧凑,重量轻,外形简洁、美观;

4. 该阀既能适用高真空,又能适用一定的正压力下 使用;

由于球阀全通导,又能达到超高真空要求,所以 也能适用于加速器真空系统。

主要零件材料:

阀体  304、316L

球体  316L

密封件 增强聚四氟乙烯
