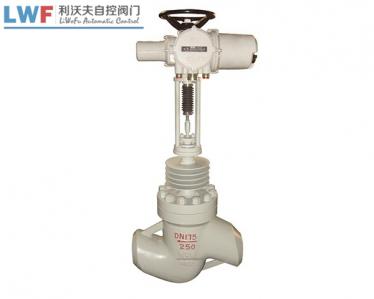

T947H电动套筒调节阀​

T947H电动套筒调节阀​
  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:有效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 热线:13738330777

产品详情

电动调节阀制造商生产的T947H电动套筒调节阀是由SKZ和阀体两部分组成。电动套筒调节阀应用于中压锅炉的给水管道上,供调节锅炉给水流量用。T947H电动套筒调节阀具有流阻小、容量大、噪声低和调节动作灵敏、平稳等特点,广泛应用于火电、化工、轻纺、冶金等行业自动控制系统中。

T947H电动套筒调节阀阀内含饲服功能,接受统一的4-20mA 或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动的控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电动套筒调节阀零件材料

阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti

阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯

填料:聚四氟乙烯、柔性石墨

推杆、衬套:2Cr13

垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片

口径:DN25-300

压力:1.6-10.0MPa

材质:铸钢、铬钼钢、不锈钢

T947H电动套筒调节阀应用

电动套筒调节阀由带有PS,3810,ZAZ,DKZ和其他系列电动执行器的套筒阀组成。电动执行器具有伺服系统,无需配备伺服放大器,输入控制信号(4-20mA DC或1-5VDC)和单相电源来控制操作,压力,流量,温度,液位等。您可以调整参数。阀芯稳定性好,不易振动,噪声灵敏度低,允许压差大,采用易于连接,流量系数大的平衡阀芯结构,电动套筒调节阀广泛用于对泄漏有严格要求的电源。

T947H电动套筒调节阀特点

1、阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。

2、可调节范围大,固有可调比为50,流量特性有直线和等百分比。

3、阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。

4、调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。

5、伺服放大器采用深度动态负反馈,可提高自动调节精度。

6、电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。

7、电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。

T947H电动套筒调节阀技术参数

公称通径DN(mm)

3/4”

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量
系数kv

单座

P

0.08~0.8

1.2~5.0

8

12

20

32

50

80

120

200

280

450



双座

N



10

16

25

40

63

100

160

250

400

630

1000

1600

套筒

M



15


20

30


75

115


240

350



公称压力(MPa)

1.6 4.0 6.0

行程(mm)

10

16

25

40

60

100

电动执行器型号

DKZ-310/310C

DKZ-410/410C/510/510C

DKZ-510/510C

信号

Ⅱ型0-10mA DC Ⅲ型4-20mA DC

介质温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

流量特性

直线 百分比

可调范围

30:1

电源电压

220VAC 50~60Hz

作用方式

电开式(K) 电闭式(B)

电动套筒调节阀T947H主要零件材料

件号

1

2

3

4

5

零件名称

阀体

阀芯

套筒

支架

阀杆

材料

WCB

1Cr18N9Ti

1Cr18N9Ti

WCB

38CrMoALA

电动套筒调节阀T947H主要外形尺寸和连接尺寸

型号

公称通径DN

L

H

D

D1

D2

b

Z-d

重量kg

T947H-100

50

300

805

195

145

88

28

4-φ25

97.7

80

380

863

230

180

121

34

8-φ25

112.6

100

430

877

265

210

150

38

8-φ30

137.5

T647H-100

80

380

928

230

180

121

34

8-φ25

97

T47H-100

50

300

525

195

145

88

28

4-φ25

40.53

100

430

590

265

210

150

38

8-φ30

98.9

T947H-64C

50

300

805

175

135

88

26

4-φ23

90.8

80

380

863

210

170

121

30

8-φ23

102.3

100

430

877

250

200

150

32

8-φ25

125.6
