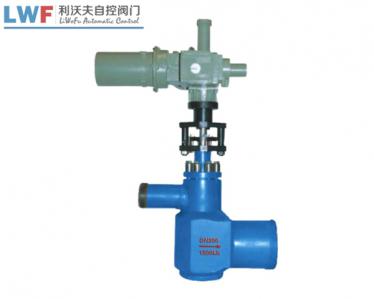

STA电动高压旁路调节阀

STA电动高压旁路调节阀

所属分类: 电动调节阀

浙江利沃夫自控阀门科技有限公司生产的STA电动高压旁路调节阀是一种结构新颖的特殊的高压差调节,上阀盖采用自密封结构,可防止蒸汽倒流,内件经过表面处理,耐腐蚀性能好,使用寿命长。

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:很好内部成本控制,减少了开支,让利于客户!
  • 交货快捷:Xian进生产流水线,充足的备货,缩短了交货期!
  • 热线:0577-67008999

产品详情

高压旁路调节阀的产品描述

STA电动高压旁路调节阀STA是一种结构新颖的特殊的高压差调节阀,它兼有启动调节阀、旁路减压阀、安全阀的作用,蒸汽经过多级节流,嗓音低,上阀盖采用自密封结构,可防止蒸汽倒流,内件经过表面处理,耐腐蚀性能好,使用寿命长。

STA高压旁路调节阀需要将具有压力和温度参数的蒸汽减少为具有压力和温度参数的蒸汽,以满足各种工作条件的要求。工业公司有许多工作条件。例如,一家电力公司的蒸汽轮机系统配备了高压旁路系统,该系统可防止机组启动时由再热锅炉产生的蒸汽进入蒸汽轮机并通过高压旁路系统到达锅炉再热器入口。有一个函数可以返回。为了保护锅炉的再热器系统,不需要将蒸汽排入空气,从而消除了由此引起的噪音和蒸汽损失。同样,如果蒸汽轮机发生故障,您可以打开高压旁路系统以保持锅炉单元运行,并在解决故障后立即等待蒸汽轮机进入正常运行。因此,高压旁路系统广泛用于电力,石油,化工和其他行业的热力设备或系统中,以增加单元启动和停止的灵活性,减少蒸汽和水的损失并节省电流能量。并遵守减排政策。排气产生的噪音也符合环保要求。

口径:DN25-300

压力:900Lb-2500Lb(其他压力须订做)

材料:铸钢、铬钼钢、不锈钢等

高压旁路调节阀产品结构

STA高压旁路调节阀通常在节气门状态下工作,温差应力大,出现节气门空化现象,并且在容易损坏的状态下工作。..事实证明,具有抗气蚀性,高强度,低噪音,简单可靠的结构的高压旁通阀非常重要。针对上述工作条件的要求,对STA高压旁路调节阀的结构设计和材料选择进行了优化,并设计了新的高压旁通阀。其特点是节流元件采用多孔套筒结构形成阀芯和节流元件,减压孔位于阀芯的后面,蒸汽出口设计为汇流口,过热保护水是从外部引入阀体后要通过多孔管。直接喷洒并与热蒸汽混合以降低蒸汽温度。通过采用这些结构,可大大减少操作过程中的气穴现象,并延长高压旁通阀的寿命。阀座设计为可拆卸的结构,易于拆卸和组装。易于检修,阀座的密封面采用斜面结构,设计合理,可调节调节门密封面的密封效果。适用于300MW,600MW和1000MW再热机组蒸汽轮机的高压旁路系统。

高压旁路调节阀产品特性

a、蒸汽节流在4级,噪音低。蒸汽首先通过衬套和阀座,从而降低压力。节气门罩底部的喷嘴向上方喷射高速冷却水,将冷却水喷淋并与节气门罩中央的高压蒸汽混合,通过进行充分的热交换,高温蒸汽完成了节气门罩的冷却过程。去做。然后,通过节气门盖,再通过两个节气孔,蒸汽压力降到额定要求。系统中没有过热保护,因为蒸汽压力的下降和温度的下降是在同一阀体内完成的。

b、使用高压旁路控制系统,该阀可在数秒内快速启动,并在正常操作条件下进行缓慢调节。

c、上阀盖采用自密封结构,以防止蒸汽溢出。

d、阀门的内部零件经过表面硬化处理,具有高硬度,出色的耐磨性和长寿命。

f、阀门紧密关闭并符合单座阀门的泄漏标准。

e、连接管道没有特殊要求。

高压旁路调节阀产品功能

STA高压旁路调节阀是一种结构性高压差动调节阀,具有调节阀启动,减压旁通阀和安全阀的功能。该阀是可行的。快速自动跟踪超压保护,无需锅炉安全阀。

该阀可以在几秒钟内快速启动。电动执行机构可在各种工作条件下调节蒸汽压力以适应设备的滑动参数,以启动,停止和执行。拒绝机组负荷并等待事故消失后,不能立即关闭锅炉,然后锅炉可以在数分钟内恢复运行,这不仅减少了锅炉的启动和停止时间,而且还减少了蒸汽。对涡轮机的热影响也减少了。过热保护水调节装置可通过高压旁路快速运行,从而显着降低温度和压力,并减少大型发电厂。温度和减压系统和设备。因此,该阀是大容量单元加热单元旁路系统中重要的调节阀之一。

高压旁路调节阀技术参数

公称通径DN(mm)250350400
公称压力PN(MPa)323232
工况标准强度标准强度标准强度
一次蒸汽压力(MPa)26.2529.326.2529.326.2529.3
二次蒸汽压力(MPa)6.47.56.47.56.47.75
允许压降(MPa)19.921.819.921.819.921.8
一次蒸汽温度(℃)600610600610600610
二次蒸汽温度(℃)378528378528378528
额定流量系数 Cv190360413
流量特性线性
保证运行噪音等级dB(A)85
旁路型式(进出方向)角阀
快开/关时间(S)2-5
常速时间(S)<10~34
节流装置2级可控2级不可控
连接形式焊接
配用执行机抅电动、气动、液压
减温水压力(MPa)32~4232~4232~42
减温水温度(℃)100~350100~350100~350
行程L(mm)150~250150~250150~250

高压旁路调节阀主要材料

名称材料
阀体F92
阀盖F92
阀杆X19CrMoNbVN11-1
阀芯X19CrMoNbVN11-1
阀座SA182M,Gr.F92
笼罩X19CrMoNbVN11-1
