减压阀

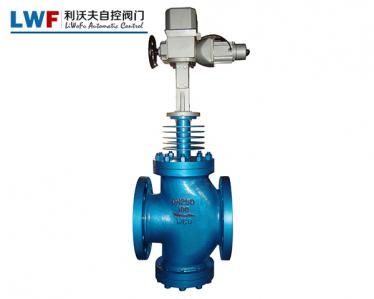

Y43H蒸汽减压阀

发布时间:2016-07-13 关注次数:

Y43H蒸汽减压阀

查看更多【减压阀】产品

Y43H蒸汽减压阀用户手册蒸汽减压阀的主要功能

蒸汽减压阀的原理是通过阀流路对水流的局部阻力来降低水压。水压降的范围由隔膜或隔膜决定。活塞两侧的入口和出口之间的水压差会自动调节。近年来,出现了几种新的减压阀,包括固定比例的减压阀。恒定减压的原理是使用阀体内浮动活塞的液压比进行控制。入口和出口端之间的减压比与入口和出口侧之间的活塞面积比成反比。

这类减压阀可平稳运行而不会振动。由于阀体上没有弹簧,因此无需担心弹簧腐蚀或金属疲劳故障。良好的密封性能且无泄漏,因此动压(水流时)和静压力(水流为0时);尤其是在减压不影响水流时。通过减压阀的水流具有较大的水头损失,但通常仍可节省能源以减少水浪费,简化系统流量分配并改善系统布局和工作条件。

减压阀的每个弹簧仅可在一定的出口压力范围内使用,如果超过该范围则必须更换弹簧。当介质温度较高时,通常使用先导活塞减压阀或先导波纹管减压阀。如果介质是空气或水(液体),通常需要使用线性作用膜减压阀或先导膜减压阀。如果介质是蒸汽,请使用先导活塞减压阀或先导波纹管减压阀。为了便于操作,调整和维护,减压阀通常应安装在水平管道中。

了解蒸汽减压阀价格或其他参数请联系:13738330777或点击右下角给我们留言,收到留言后会尽快回复您!

Y43H蒸汽减压阀性能范围

公称压力(MPa)1.62.54.06.410.016.0
壳化试验压力(Mpa)2.43.756.09.615.024
密封试验压力(Mpa)1.62.54.06.410.016.0
最高进口压力(Mpa)1.62.54.06.410.016.0
出口压力范围(Mpa)1.0-1.00.1-1.60.1-2.50.5-3.50.5-350.5-45
压力特性偏差(Mpa)△P2PGB12246-1989
流量特性偏差(Mpa)△P2GGB12246-1989
最小压差(Mpa)0.150.150.20.40.81.0
渗漏量GB12245-1989
标准其他非标定制

Y43H蒸汽减压阀流量系数(Cv)

DN1520253240506580100125150200250300350400500
Cv12.546.591625366410014025040057078010201500

主要零件材料

零件名称零件材料
阀体阀盖底盖WCB
阀座阀盘2Cr13
缸套2Cr13/铜合金
活塞合金铸铁
导阀座导阀杆2Cr13
主阀弹簧1Cr18Ni9Ti
导阀主弹簧50CrVA
调节弹簧60Si12Mn

Y43H蒸汽减压阀性能范围

公称压力(MPa)1.62.54.06.410.016.0
壳化试验压力(Mpa)2.43.756.09.615.024
密封试验压力(Mpa)1.62.54.06.410.016.0
最高进口压力(Mpa)1.62.54.06.410.016.0
出口压力范围(Mpa)1.0-1.00.1-1.60.1-2.50.5-3.50.5-350.5-45
压力特性偏差(Mpa)△P2PGB12246-1989
流量特性偏差(Mpa)△P2GGB12246-1989
最小压差(Mpa)0.150.150.20.40.81.0
渗漏量GB12245-1989
标准其他非标定制

Y43H先导式蒸汽减压阀减压阀流量系数(Cv)

DN1520253240506580100125150200250300350400500
Cv12.546.591625366410014025040057078010201500

Y43H先导式蒸汽减压阀主要零件材料

零件名称零件材料
阀体阀盖底盖WCB
阀座阀盘2Cr13
缸套2Cr13/铜合金
活塞合金铸铁
导阀座导阀杆2Cr13
主阀弹簧1Cr18Ni9Ti
导阀主弹簧50CrVA
调节弹簧60Si12Mn
