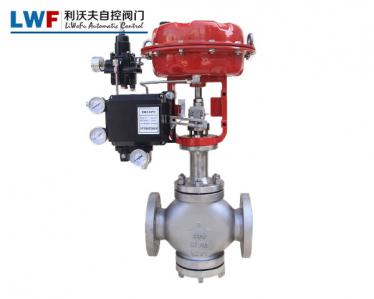

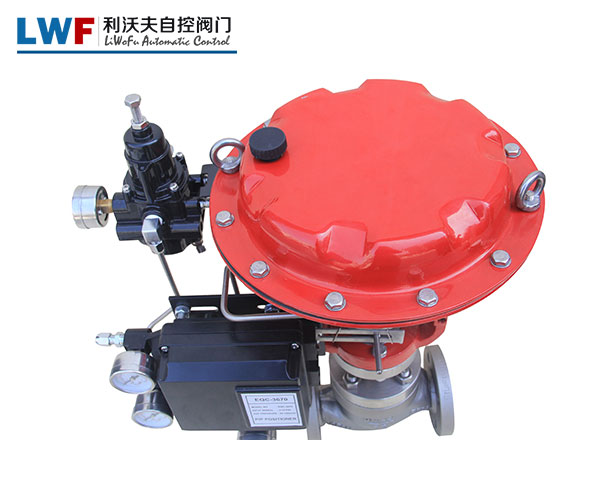

ZJHP精小型单座调节阀

ZJHP精小型单座调节阀

所属分类: 直行程调节阀

浙江利沃夫自控阀门科技有限公司专业生产气动单座调节阀、ZJHP精小型单座调节阀。精小型单座调节阀阀体为直通单座无底盖上导向结构,阀芯为柱塞型结构与普通单座阀相比,具有体积小,重量轻,流量大等特点。

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:很好内部成本控制,减少了开支,让利于客户!
  • 交货快捷:Xian进生产流水线,充足的备货,缩短了交货期!
  • 热线:0577-67008999

产品详情

ZJHP精小型单座调节阀

ZJHP精小型单座调节阀由气动多弹簧薄膜执行机构和低流阻道通单座调节机构组成。阀体为直通单座无底盖上导向结构,阀芯为柱塞型结构与普通单座阀相比,具有体积小,重量轻,流量大等特点。精小型单座调节阀适用于流量大、泄漏量要求严格的场合。

ZJHP精小型单座调节阀结构特点

1、ZJHP精小型单座调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的(0-10mA •DC或4-20mA •DC)电流信号,由调节器将压缩空气,转换成相对应的气源压力信号输入输出,(可实现分程控制段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数Jing确调节控制。

2、ZJHP精小型单座调节阀按作用模式可分;

正作用:气闭式-常开型(当信号压力增大时阀位向下位移),

反作用:气开式-常闭型(当信号压力增大时阀位向上位移),

3、ZJHP精小型单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,特别适用于允许泄漏小且阀前阀后压差不大的工作场合。

5、通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性:等百分比(对数)性、直线性、快开特性。

6、根据使用工况要求,阀芯可设计制作成;软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质)。

ZJHP精小型单座调节阀广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。

ZJHP精小型单座调节阀主要技术参数

公称通径mm

20

25

40

50

65

80

100

150

200

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

17.6

275

440

690

百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

执行机构

型号

ZMX-2

ZMX-3

ZMX-4

ZMX-5

很好面积cm2

280

400

630

1000

行程mm

10

16

25

40

60

弹簧范围KPa

气关式:20~100,40~200,20~60;气开式:20~100,40~200,80~240,60~100

流量特性

直线;等百分比

可调比

R=50:1

公称压力Mpa

1.6、4.0、6.4

上阀盖型式

普通式(常温型); 热片式(中温型)

介质温度℃

-40~250(常温型);-40~450(中温型)

法兰标准

JB79-59,密封面形式:PN16为光滑式;PN40、64为凹式

ZJHP精小型单座调节阀

ZJHP精小型单座调节阀温度介质

公称通径mmDN15-DN300
材料代号C(WCB)P(304)R(316)
主要 零件阀体、阀盖WCB(ZG230-450)ZG1Cr18Ni9Ti(304)ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座

1Cr18Ni9Ti(304
)或司钛莱合金堆焊

1Cr18Ni9Ti(304)
或司钛莱合金堆焊

1Cr18Ni12Mo2Ti(316)
或司钛莱合金堆焊

阀杆2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
填料V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管
垫片增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片
上下膜盖A3钢板冲压
波纹膜片丁晴橡胶夹增强涤沦织物
弹簧60Si2Mn
推杆、衬套2Cr13
轴套聚氨酯(用于反作用)
适用工况适用介质水蒸汽油品类气液体硝酸碱类腐蚀性气液体醋酸类等腐蚀性气液体
常温型-30~+250 F4:≤200℃-40~+250 F4:≤200℃-40~+250℃ F4:≤200℃
高温型-30~+450℃-40~+550℃-40~+550℃
低温型
-40~-60℃、 -60~-100℃

ZJHP精小型单座调节阀性能指标

项目指标值项目指标值
基本误差%不带定位器±5.0




%
气关不带定位器始点±5.0
带定位器±1.0终点±2.5
回差%不带定位器≤3.0带定位器始点±1.0
终点±1.0
带定位器≤1.0气开不带定位器始点±2.5
终点±5.0
死区%不带定位器≤3.0带定位器始点±1.0
终点±1.0
带定位器≤0.4允许泄漏量L/h1×10-4×阀额定容量
额定行程偏差%±2.5

注:本产品执行GB/T4213-92国家标准。
