ZXX气动三通调节阀

ZXX气动三通调节阀

所属分类: 直行程调节阀

浙江利沃夫自控阀门科技有限公司生产的ZXX气动三通调节阀与柱塞形阀芯的衬套导向装置不同,气动三通调节阀采用圆柱形薄壁窗形阀芯结构。本公司作为专业的调节阀厂家您查看气动薄膜调节阀等产品。

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:很好内部成本控制,减少了开支,让利于客户!
  • 交货快捷:Xian进生产流水线,充足的备货,缩短了交货期!
  • 热线:0577-67008999

产品详情

ZXX气动三通调节阀简述

ZXX气动三通调节阀与柱塞形阀芯的衬套导向装置不同,气动三通调节阀采用圆柱形薄壁窗形阀芯结构。配备多弹簧致动器,结构紧凑,重量轻,容量小,拆卸和组装方便。 气动三通调节阀广泛用于气体,液体和其他介质的精密控制,并且将压力,流量,温度和液位等过程参数设置为指定值。将得到维护。当通过三通阀将一种流体分为两条路径时,或者通过三通阀将两种流体合并为一种流体时,则适用。

气动调节阀系列控制阀有两种类型:三通汇聚和三通分流。公称压力为1.6、4.0、6.4MPa,阀体直径为DN25-200。适用的流体温度范围为-60°C + 450°C。泄漏标准为IV级。流动特性为线性和抛物线形。

ZXX气动三通调节阀特点

1、流体在阀芯上的作用是打开的,因此阀稳定运行。

2、除了阀盖的外表面和阀座的内表面外,阀芯的侧面和阀座的内表面也有导向作用,导向面积大,工作可靠。

3、执行器采用多弹簧结构,与传统阀门相比,其高度降低了30%,重量降低了30%。

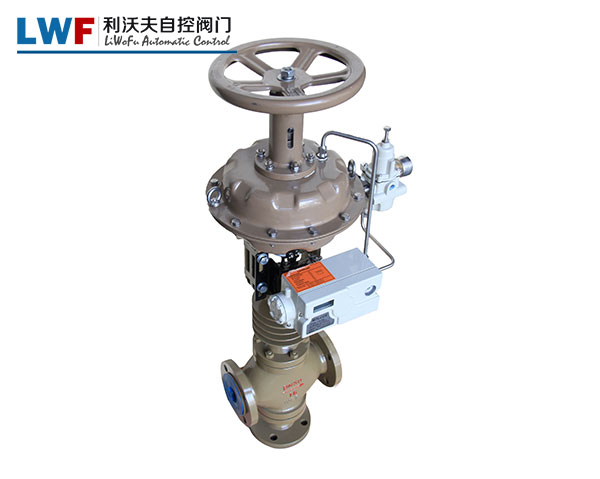

ZXX气动三通调节阀产品图展示

ZXX气动三通调节阀

ZXX气动三通调节阀规格与技术参数

公称通径DN(mm)253240506580100125150200
额定流量系数(KV)合流8.51321345385135210340535
分流8.51321345385135210340535
额定行程L(mm)162540
膜片很好面积Ae(cm2)280400600
公称压力PN(MPa)1.6、4.0、6.4
固有流量特性直线、抛物线
固有可调比(R)30
工作温度t(℃)普通型: 铸铁-20~200 铸钢-40~250 铸不锈钢-60~250 散热型: 铸钢-40~450 铸不锈钢-60~450
两种介质温度差t(℃)铸铁≤150 铸钢、铸不锈钢≤200
信号范围Pr(kpa)40~200
气源压力Ps(MPa)0.14~0.4
允许泄漏量(l/h)10-4×阀额定容量
允许压差△P(MPa)0.860.750.480.310.270.180.110.120.090.05

ZXX气动三通调节阀外形尺寸及重量

公称通径DN253240506580100125150200
A280308308308395395395500500500
H1PN16134133154154190210220280280320
PN40134133154154190210220280280320
PN64160170180200230250282310430480
H普通型PN16 PN4049048054058071073075089510051045
PN6456056159663076079887689212001260
散热型600615650670850870900104013301370
波纹管密封型600615650670850870900104013301370
重量(KG)普通型PN16 PN4021233336647292155193286
PN64252840457485112180243336
波纹管密封型重量增加(5-10)%
LPN16 40160180200230290310350400450550
PN64210222251286311337394440508610


调节阀厂家相关产品简介

气动薄膜三通调节阀特色功能

1、带有上下双导阀的两座控制阀,在运行过程中具有良好的稳定性。

2、有两个卷盘和阀座。阀体“ 四通”可以轻松地从正向更改为反向,并且可以打开气体截止阀。

3、阀体是根据流体动力学原理设计的,并且相同截面的流阻值低,标称流量系数大。

4、不平衡很小,允许较大的压差。

5、执行器采用多重弹簧结构,可将高度降低30%,重量减少30%。

6、可调范围大,固有可调比为50。

7、ZXNV波纹管密封调节阀在活动阀杆上形成完整的密封,以防止流体泄漏。

8、ZXNJ型调节阀带有一个隔热夹管,该夹管用于液体冷却,结晶和凝固而导致堵塞的场合。

ZXX型气动薄膜三通调节阀产品说明

ZXX型气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯结构,不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构,具有结构紧凑、重量轻、体积小、拆装方便等优点。广泛应用于Jing确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。

XX系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa;阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准为IV级。流量特性有直线、抛物线两种。

气动薄膜调节阀产品说明

气动薄膜调节阀简称为调节阀,由执行机构和调节机构构成。调节阀是zui终控制元件的zui广泛使用的型式。其他的zui终控制元件包括计量泵、调节挡板和百叶窗式挡板(一种蝶阀的变型)、可变斜度的风扇叶片、电流调节装置以及不同于阀门的电动机定位装置。尽管调节阀得到广泛的使用,调节系统中的其它单元大概都没有像它那样少的维护工作量。

气动薄膜套筒调节阀产品参数

公称通径DN2025405080100150200
阀座直径(mm)10121520253240506580100125150200
额定流量系数Kv直线1.82.84.46.91117.627.54469110176275440690
等百分比1.62.546.31016254063100160250400630
公称压力PN(MPa)4.0 6.4
流量特性直线 等百分比
薄膜很好面积(cm2)2002804006001000
额定行程(mm)16254060
工作温度(摄氏度)铸钢:-40~250 铸不锈钢:40~250
允许压差(MPa)5.093.542.261.271.140.990.640.410.360.240.150.160.110.06
气源压力(MPa)0.14~0.4
弹簧(KPa)
(信号压力)
20-100;40-200;20-60;60-100

ZDLQ电子式电动三通调节阀概述

ZDLQ/X型电子式电动三通调节阀是由3810L型电子式电动执行机构和三通阀调节机构组成。电动执行机构内置伺服系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单,调节机构有合流和分流两种作用方式,在某些场合可以替代两相三通阀和一个三通接管而得到广泛应用。常用于热交换器的两相调节及减单的配比调节。
