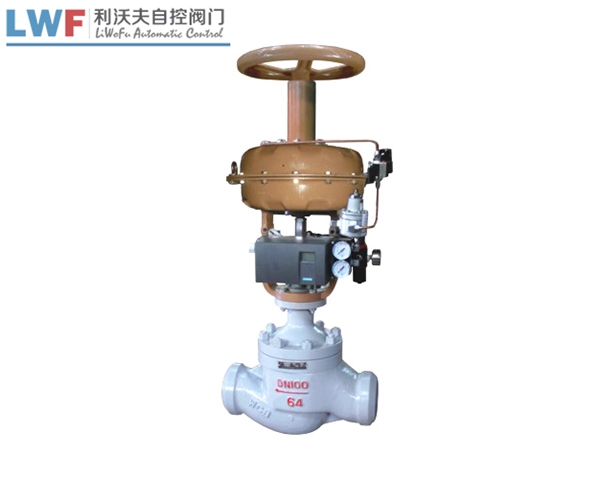

HPS型气动高压调节阀

HPS型气动高压调节阀

所属分类: 气动调节阀

​HPS型气动高压调节阀采用顶部导向结构。气动高压调节阀由两部分组成,一个气动膜片执行器和一个高压调节阀。气动高压调节阀的结构为直通单座笼型,阀芯为柱塞形,在压力差较大时用于阀芯。

  • 质量稳定:实行全过程质量监控,细致入微,各方面检测!
  • 价格合理:很好内部成本控制,减少了开支,让利于客户!
  • 交货快捷:Xian进生产流水线,充足的备货,缩短了交货期!
  • 热线:0577-67008999

产品详情

HPS型气动高压调节阀简介

气动高压调节阀由两部分组成,一个气动膜片执行器和一个高压调节阀。气动高压调节阀的结构为直通单座笼型,阀芯为柱塞形,在压力差较大时用于阀芯。腐蚀,延长使用寿命。由于介质的阀芯上的压力差大且力不成比例,因此在设计中选择了刚性执行器,并且通常使用阀门定位器。

HPS型气动高压调节阀采用顶部导向结构。管道连接采用法兰式或焊接式,阀体通道流线型,阀芯导向面积大,抗冲击性好,适合中高压直行调节。如果压力超过1.5MPa或温度超过250℃,建议用耐磨合金焊接密封表面,以提高密封表面的可靠性和使用寿命。在苛刻的工作条件下,需要更小的尺寸,重量和更低的噪声。

HPS型气动高压调节阀主要性能指标

泄漏率:IV级,小于额定流量的10-4

回差:不带定位器,小于全行程的3%;带定位器,小于全行程的1%

基本误差:不带定位器,小于全行程的±5%;带定位器,小于全行程的±1%

死区:不带定位器,小于全行程的3%;带定位器,小于全行程的1%

HPS型气动高压调节阀主要零部件材料

阀体材质:WCB、304、316、316L、耐腐蚀合金等

芯座材质:304、316、316L、耐腐蚀合金、F4等

膜片材质:丁腈像胶夹尼龙布

点击查看:气动调节阀说明书

HPS型气动高压调节阀技术参数

阀内组件
阀芯型式单座柱塞型阀芯
流量特性等百分比特性和线性特性
材 料不锈钢(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

HPS型气动高压调节阀执行机构

型 式ZHA/B多弹簧薄膜执行机构
型 号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
很好面积cm23503505609001400
行程mm10、16254040、60100
弹簧范围KPa20-100(标准)、20-60、60-100、40-200、80-240
膜片材料丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力140-400KPa
气源接口RC1/4"
环境温度-30-70℃

HPS型气动高压调节阀附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
